andRoc Introduction & Configuration

Version Allemande SommaireClients MobilesandRoc


Astuce: Essayez aussi Rocweb.


Le client sans fil basé sur Android pour Rocrail et l'ESU Mobile Control II


C'est un cadeau exclusif pour les supporters du projet, qui ont une Clé de soutien valide installée.



Cadeau de soutien

andRoc est un cadeau pour tous ceux qui ont une clé de soutien valide installée sur le serveur:

andRoc fonctionnera 5 minutes après s'être connecté à un serveur Rocrail sans une clé de soutien. Après ces 5 minutes andRoc s'arrêtera sans avertissement.

Caractéristiques

  • Fonctionne avec toutes les Centrales numériques supportées par Rocrail
  • Liste tous les serveurs Rocrail disponibles. (Android 1.6+)
  • Manette de Locomotive/Voiture avec des:
  • Configuration de locomotive:
    • Vmin, Vmid et Vmax
    • Programmation sur la voie. (PoM)
    • Envoi vers une manette LocoNet
  • Contrôles:
    • Mode automatique
    • Itinéraires
    • Actions
    • Aiguillages
    • Sorties
    • Système
  • Bloc accessoires
  • Moniteur système
  • Plan du réseau:
    • Liste avec tous les niveaux
    • Couleur des états des blocs
    • Interactive
    • Pont transbordeur
    • Pont tournant, Traverser
    • Faisceau de blocs
    • Affichage de module
    • Avec Zoom
    • Couleur du fond sélectionnable
    • Affiche les itinéraires actifs et l'occupation
    • Texte et Images
    • Bâtiments
    • Coté d'entrée du bloc
    • seulement les symboles SpDrS60 → Voir Symboles externes pour des alternatives.
  • L'interface utilisateur est localisée; Dépend du langage sélectionné pour un appareil.
  • Affiche l'identifiant de l'appareil dans Rocview comme identifiant de manette
  • Configuration de locomotive invitée.


Pré-requis


Non supporté

:!: Les appareils dérivés d'Android, comme CyanogenMod, ne sont PAS supportés.


Support de l'ESU Mobile Control II et de Piko Smart Control

andRoc peut être utilisé avec toutes les centrales numériques également sur la MC2.
A partir de la révision 535 le matériel suivant est pris en charge:

  • La manette est synchronisée dans les deux directions; manette matériel et logiciel.
  • La LED: Rouge=Arrêt de l'alimentation, Vert=Alimentation en service
  • Les quatre boutons peut être assignés à une fonction:
    • Pas +
    • Pas -
    • Arrêt de locomotive
    • Arrêt d'urgence
    • Changement de direction
    • Marche avant
    • Marche arrière
    • Alimentation MARCHE/ARRÊT
    • prochaine manette (Voir clic long sur F1-F6)
    • Manette précédente (Voir clic long sur F1-F6)
    • Fonctions F0…F28
    • Bouton en haut à droite en cas d'activation du plan de voies qui activera la manette.


Installation

Google Play

Cette méthode est préférée; vous serez informé des mises à jour, et les rapport d'incidents sont supportés.

  1. Rechercher andRoc ou Rocrail sur Google Play.
  2. Appuyer sur le bouton installation.
  3. Prêt à fonctionner.

Navigateur

Permissions

Nom: Raison:
android.permission.INTERNET Pour permettre une connexion réseau avec le serveur Rocrail.
android.permission.READ_PHONE_STATE Pour utiliser le numéro de téléphone ou l'identifiant de l'appareil comme identifiant de manette.
android.permission.CHANGE_WIFI_MULTICAST_STATE Multidiffusion pour les annonces R2RNet.
android.permission.WRITE_EXTERNAL_STORAGE Nécessaire pour le cache des photos de locomotives; /sdcard/androc/ (320+)


Internationalisation

andRoc utilisera la langue de l'appareil sélectionné si disponible. Par défaut en Anglais.

Ajouter et éditer votre propre langue sur LaunchPad:
Traductions sur LaunchPad: https://translations.launchpad.net/rocrail/androc/+pots/androc


Les activités

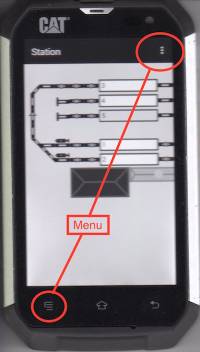

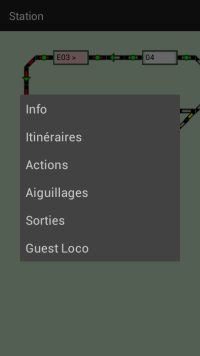

La navigation entre les activités est faite par le Menu.

  • Démarrant avec la révision 495 le menu des options peut également être ouvert par un clic long sur la barre de titre de l'affichage du niveau; Un clic court va lancer la manette. (Beaucoup de nouveaux appareils ne disposent d'un bouton de menu …)
  • Démarrant avec la révision 512 le menu des options peut également être ouvert en cliquant sur les triple points sur le bord supérieur droit de l'écran.

Toucher la photo de la locomotive fera défiler l'activité manette, Locomotive et Configuration de la locomotive.

Connexion


Après la connexion au serveur Rocrail une boite de dialogue montre la progression du chargement du plan.
La dernière combinaison hôte:port est sauvegardée pour la prochaine session.

Titre

Le titre du plan du serveur Rocrail qui va s'annoncer sur R2RNet.

Hôte

L'adresse IP ou le nom de l'ordinateur du serveur Rocrail cible.
La boite de dialogue “Aide/Info” de Rocview vous montera l'adresse IP.

Port

Le port client du serveur Rocrail. Par défaut 8051.

Ctrl code

Le code de Contrôle et le code Esclave.

Récent

Sélectionner l'un des serveurs Rocrail connectés précédemment dans la liste.

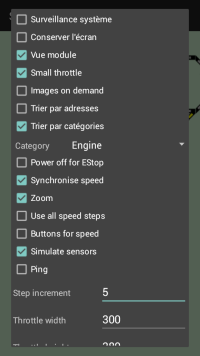

Options


Surveillance système

Cette option a besoin d'un redémarrage de andRoc pour devenir active.
:!: Utiliser cette option avec précausion parce que cela requiert beaucoup de puissance processeur sur les petits appareils et peut bloquer l'interface utilisateur de andRoc.
Laissez la à l'arrêt en utilisation normale.

Conserver l'écran

Empêcher le dispositif de se mettre en mode veille.

Vue module

Bascule directement vers la vue module au cas ou le plan chargé est modulaire.

Small Throttle

Option pour de grands écrans pour garder la boite de dialogue de la manette petite.
Par défaut elle est de 300×380 unités de dispositif. Elle peut être changée par configuration de la largeur/hauteur de la manette.
:!: Ne pas utiliser cette option sur de petits appareils.

Images on demand

Charge seulement les photos de la locomotive nécessaires pour diminuer la communication au démarrage.

Trier par adresses

Trier la liste des locomotives par adresse au lieu de l'identifiant.

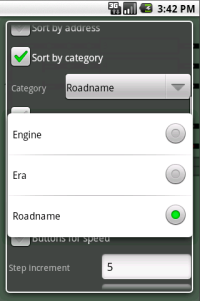

Trier par catégories

La flèche bleu représente l'emplacement de la locomotive.

Moteur
  1. Vapeur
  2. Diesel
  3. Électrique
  4. Ensemble de train: Indépendant du type de moteur si la case du commutateur est cochée.
  5. Spécial: Type Nettoyage ou Poste.
Époque
  1. I, II, II, IV, V, VI
Compagnies

Toutes les compagnies trouvées dans les définitions de la locomotive sont listées par catégorie.
Si une locomotive ou une voiture n'a pas de compagnie configuré elle sera ajoutée à la liste “None”.

Power off for EBreak

Utiliser couper l'alimentation au lieu de l'arrêt d'urgence.

Synchronise speed

Active la mise à jour de la vitesse sur la manette. Désactiver en cas d'un réseau lent pour éviter les sauts du curseur.

Zoom

Activer l'outil zoom dans l'activité du plan de voies.

Use all speed steps

Option pour les décodeurs avec 127/128 pas de vitesse pour configurer la résolution du curseur à 1:1.
Démarre avec la version 439 cette option sera ignorée au cas ou les contrôles de la manette qui consiste à éviter une surcharge de la commande numérique. (Multi-headed train)

Buttons for speed

Utilise les boutons au lieu du curseur de vitesse. Auto répété après 1 seconde.

Step increment

Si on utilise pas tous les pas de vitesse ce nombre est utilisé pour faire croître ou décroître la vitesse.

Clear recent list

Efface la liste des serveurs Rocrail récemment connectés.

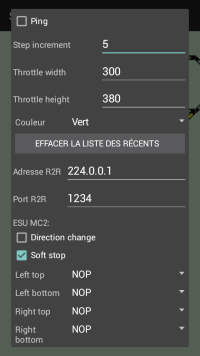

R2R Adresse/Port

Si un serveur Rocrail a un R2RNet activé il fournira ses informations de connexion client par multidiffusion aux clients andRoc.

andRoc:  <netreq req="clientconn"/>
Rocrail: <netrsp host="192.168.100.37" port="8051" rsp="clientconn" plan="Plan-F"/>

Ping

Si Ping est activé andRoc enverra toutes les 2.5 secondes un ping à la locomotive contrôlée par la manette.
Si le ping n'arrivera pas dans les 5 secondes le serveur Rocrail considérera la connexion andRoc comme cassée et arrêtera la locomotive immédiatement pour prévenir les accidents.



Locomotive invitée

Ajouter une → Locomotive invitée par adresse.
La nouvelle locomotive invitée apparaîtra dans la catégorie locomotive "Spéciale".

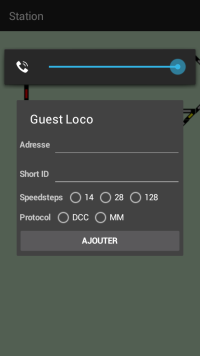

Menu Boite de dialogue de la locomotive invitée

Le réglage par défaut est DCC et 128 pas de vitesse si seulement l'adresse est configurée. Dans ce cas l'identifiant de la locomotive sera la même que l'adresse.

Note: Pour tous les attributs, excepté l'adresse, est un serveur Rocrail nécessaire avec la révision 4559+.



Manette et locomotive

Manette Icônes de fonctions Contrôle de locomotive Liste de sélection de locomotive Bouton de contrôle de vitesse

Clics Longs

Bouton Fonction
Image de la locomotive Contrôle de la locomotive
RE Coupure de l'alimentation
FG Arrêt d'urgence
F1-F6 Sélection de la manette
F13 Mode manuel ON/OFF (Zimo MX10)
F14 Manœuvre ON/OFF (Zimo MX10)
Lumières (F0) Distribuer
Direction Gestion des compositions
échange échange le coté d'entrée du bloc


Image de la locomotive

Un bref effleurement sur l'image de la locomotive ouvrira la liste des locomotives pour sélection.
Un appui long sur l'image de la locomotive ouvrira l'activité de la locomotive.

L'identifiant de la locomotive

La première ligne sous l'image de la locomotive montre l'identifiant et entre parenthèses le mode automatique.
Si la locomotive sélectionnée est dans un bloc, ou se déplace d'un bloc à l'autre, cela sera également affiché sur cette ligne.
Si le mode automatique est idle ou wait l'arrière-plan de cette ligne tournera au rouge. Sinon, il sera vert.

ST

Démarrage/Arrêt exécuté automatiquement par la locomotive sélectionnée si le mode automatique est activé.
Ce bouton est désactivé si le mode automatique n'est pas activé.

RE

Libérer une locomotive de cette manette.
Sans la libération d'une locomotive d'une manette il n'est pas possible de la contrôler par une autre manette/client. Ce comportement peut être manipulé par désactiver le vol de contrôle d'une locomotive.
Un clic long enverra une commande de mise hors tension.

FG

Bouton de sélection de groupe de fonctions. Il y a quatre groupes de 6 boutons de fonctions disponible.
Un clic long enverra un arrêt d'urgence.

F1-F6

Un clic long sélectionnera la manette 1-6.

Lumières

Basculer les feux de la locomotive marche/arrêt.
Un clic long distribuera la locomotive sélectionnée pour une utilisation avec une Fred.

Direction

Inverse la direction de conduite actuelle de la locomotive et affiche la vitesse actuelle.
Un clic long activera la gestion des compositions.

Barre de vitesse

Les commandes de vitesse sont envoyées si l'écart est de 5 ou en cas de déplacement à l'extrémité.
Le delta est introduit pour réduire le nombre de commandes déclenchées par changement de la position de la barre.

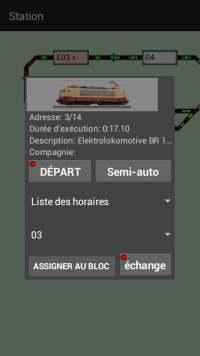

Départ

Démarrer automatiquement de la locomotive sélectionnée si le mode auto est activé.
L'horaire sélectionné est utilisé comme destination si il est défini.
Par un clic long le bloc sélectionné est défini comme destination. (Fixé dans la version 405.)

Semi-auto

Détermine si le départ délivrera un GO normal ou un en mode semi-automatique.

Assigner au bloc

Déplace la locomotive dans le bloc sélectionné.

échange

Échange le placement logique de la locomotive.
Un long clic échangera le coté d'entrée du bloc. (448+)


Gestion de composition

Affiche, ajoute et retire les membres de la composition:

Manette Gestion de la composition Vue de la composition Contrôle de la locomotive L'esclave affiche le maître

Activé par un clic long sur le bouton de direction.
Un clic long sur le bouton de direction sera passer au maître de la composition si la locomotive sélectionnée est déjà un membre de la composition.
Sélectionner une locomotive à partir de la liste affichée ouvrira le contrôle de la locomotive qui pourra être utilisé pour échanger l'emplacement.

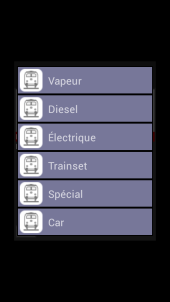

Catégories de train

Catégorie Moteur de locomotive Détails de la locomotive
Trainset - Train de banlieue
Special - Du type nettoyage ou locomotive invitée
Vapeur vapeur -
Diesel diesel -
Électrique électrique -
Car car Seules les voitures avec une adresse d'interface > 0 sont listées.

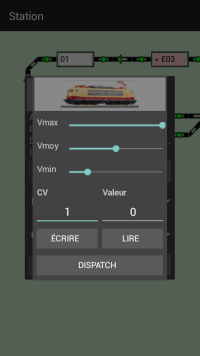

Configuration de la locomotive

Vmin, Vmid and Vmax

Ajuster la vitesse dans tous les modes de fonctionnement incluant le mode automatique.

CV Lire/Écrire

Programmation sur la voie principale. PoM
La lecture de la valeur du CV à partir de la voie principale nécessite une communication bidirectionnelle.

Dispatch

Envoi la locomotive vers une manette comme la LocoNet Fred(i).



Accessoire


Cela sert pour tester les accessoires.
Spécialement pour l'utilisation au démarrage d'un nouveau plan dans Rocrail.

Type

Le schéma d'adressage peut être sélectionné avec le bouton Type:

  • M → Module
  • F → À plat
  • P → Port

Pour plus d'information sur les schémas d'adressage: Adressage

<< < > >>

Sélectionner une adresse de départ peut être fait avec le champs tactile numérique ou les quatre boutons en bas de cette vue.

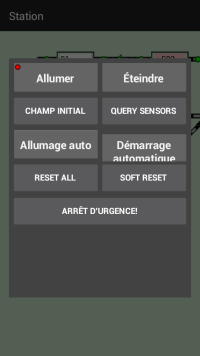

Système


En cas de coupure d'alimentation une notification est affichée. L'activité du système sera visible si cette notification est touchée.

Moniteur

Les évènement du système et les messages de la centrale numérique sont énumérés sous les boutons de cette vue.
La longueur maximale de la liste est de 100, la plus vieille entrée sera retirée de la liste.

Démarrage automatique

:!: Démarre tous les trains en mode automatique.



Itinéraires


Sélectionner un itinéraire enverra une commande d'activation au serveur Rocrail.
Ceci est principalement utilisé pour les tests.



Actions


Sélectionner une action enverra une commande d'activation inconditionnelle au serveur Rocrail.
Ceci est principalement utilisé pour les tests.



Info


Information sur le Copyright, la licence, la version, l'identifiant de la manette et ainsi de suite sont répertoriés sur cette vue.

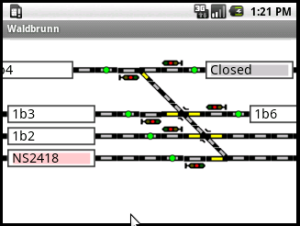

Plan du réseau


Une liste de tous les niveaux disponibles.
L'exemple montre tous les noms de module du réseau modulaire.
Cette liste n' apparaîtra pas si seulement un seul niveau a été défini pour le plan de réseau courant.
La première entrée de la liste est la visualisation “modview” si le plan est un réseau modulaire.

Niveau

Un simple contact sur un objet enverra pour la plupart des type une commande de basculement au serveur Rocrail.

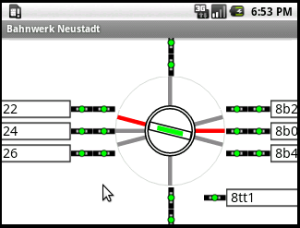

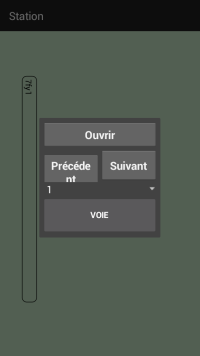

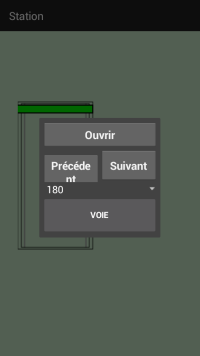

Les objets Bloc, pont transbordeur et pont tournant enverront une commande Ouvrir ou Fermer.

Zoom

Un long clic et un relâchement sur un emplacement vide activera l'outil zoom.


Bloc

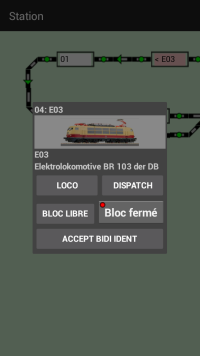

Une simple pression sur le bloc ouvrira une nouvelle vue pour le contrôler.
Un appui long sur un bloc occupé ouvrira le contrôle de la locomotive.

Locomotive

Cliquer sur la locomotive ouvrira la liste des locomotives. Sélectionner une locomotive à partir de la liste la mettra dans ce bloc.
Un clic long ouvre le contrôle de la locomotive.
Toucher l'image de la locomotive ouvrira également l'activité de la locomotive.

Ouvrir/Fermer un bloc

Définir le bloc à l'état ouvert ou fermé. Les signaux à LED si le bloc est ouvert.

Accepter l'identifiant BiDi

Accepter un identifiant BiDi à partir de la locomotive en mode automatique.
Voir également: Accepter l'identifiant


Faisceau de coulisse


Toucher le faisceau de coulisse ouvrira une nouvelle vue pour le contrôler.

Ouvrir

Ouvre ou ferme ce faisceau de coulisse pour les trains.

Suivant/Précédent

Déplace le faisceau de coulisse à la voie suivante/précédente.

Voie

Déplace vers la voie sélectionnée.


Pont tournant/transbordeur


Toucher le pont tournant/transbordeur ouvrira une nouvelle vue pour le contrôler.

Ouvrir

Ouvre ou ferme ce pont pour les locomotives.

Suivant/Précédent

Déplace le pont à la voie suivante/précédente.

Voie

Déplace vers la voie sélectionnée.


Dépannage

Le plan n'est pas (partiellement) chargé

Vérifier le plan pour savoir si il est bien formé en XML avec un outils comme "XmlSpy".
Ou utiliser le service W3C: http://validator.w3.org/#validate_by_upload
Rocrail et Rocview utilisent l'analyseur Rocs qui n'est pas aussi stricte que celui de Java.

Mise à jour des images et des icônes

Les images des locomotives et les icônes des fonctions sont stockées localement sur la carte SD. (”/sdcard/androc/”)
Elles doivent être effacées manuellement en cas ou de nouvelles versions soient fournies par le serveur Rocrail.

L'image de la locomotive n'est pas affichée

Les noms des images sont sensible à la casse sous Android.

Plantages andRoc

Reportez les sur le Forum andRoc Rocrail avec les informations suivantes:

  1. version andRoc.
  2. version Rocrail.
  3. La description pas à pas sur la façon de reproduire le plantage.
  4. Attacher le plan.xml du serveur sur lequel vous étiez connecté avec andRoc.
  5. Marque et type de l'appareil.

Problèmes avec le plan de voie

  • Boutons vides?
  • Plan inutilisable?

Essayez ceci: Basculez vers le Stock Interface Android.

1) Version minimale d'andRoc: 517+, version minimale d'Android: 2.3 'GINGERBREAD'.

Personal Tools
