CAN-GC7 Horloge rapide

SommaireMatérielsCANBUS


Un afficheur d'horloge spécial pour le mergCBUS.


Copyright Peter Giling


Droit d'auteur du firmware

Copyright© MERG et Rocrail.
Utilisation commerciale interdite.


Description

L'implémentation future d'une commande spécial “horloge rapide” sur mergCBus aura également besoin d'un afficheur pour le rendre visible.
L'idée de base était d'utiliser quatre puces bcd-to-7-segment, et de les connecter à n'importe quel CAN-GC2.
Mais avec toutes les résistances et les autres composants nécessaires, le circuit imprimé a été de plus en plus hors de proportion.
En utilisant un microcontrôleur PIC, plusieurs autres options sont devenues disponibles.
CAN-GC7 est maintenant directement raccordé au réseau CAN-GC, et pourra également fonctionner dans le système standard mergCBUS.


Caractéristiques

* Affichage de la date et du temps par intervalle
* Affichage du jour de la semaine avec 7 leds individuelles
* Connexion prête pour le mergCBUS et le CAN-CGx
* Sélection embarquée pour mergCBUS 5 ou 12V
* Intensité ajustable via Rocrail
* Faible consommation
* Utilisation d'afficheurs bon marché

Prototype

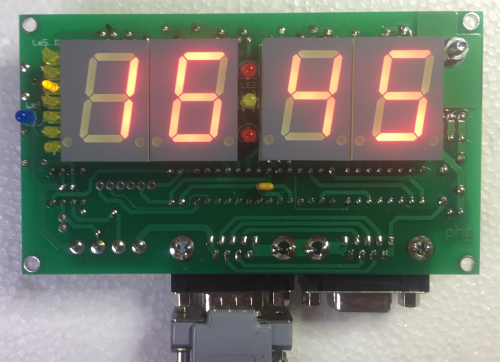

Prototype avec LEDs du jour de la semaine et afficheurs à anode commune.
La connexion mergCBUS est utilisée sur cette unité de test.
La led seule sur le coté gauche montre l'activité CAN.

Documentation

Configuration

Le bouton FLiM est PB1 connecté à RB4.
En mode FLiM l'afficheur va s'éteindre et seulement le point de séparation supérieure va s'allumer.


Câble de connexion

Les cales de connexion sont expliqués sur cette page

En plus les connexions standard CAN-GCx avec des connecteurs de type sub-D, les 4 borniers à vis standard sont disponible pour le mergCBUS.
La fonction de chaque borne est inscrite sur le circuit imprimé comme cela:
1. +12 V ou + 5 V (sélectionnable)
2. CANL
3. CANH
4. Masse
