CAN-GC4 RFID module

Mogelijkheden

  • Het uitlezen van 8 RFID units RFID12
  • Aansluitmogelijkheid voor de GCA93 8 poorts stroomdetectie module.


Opmerkingen

  • De RFID units ID-12 of ID-20, moeten niet te dicht bij elkaar geplaatst geplaatst worden om betrouwbaar te kunnen werken. Het verdient aanbeveling dit experimenteel vast te stellen.
  • De afstand tussen de leesunit en de transponder is voor kleine tag-types erg kritisch. Advies: eerst in een test opstelling uitproberen.
  • Kijk voor meer informatie op: Bi-Directional Communication.


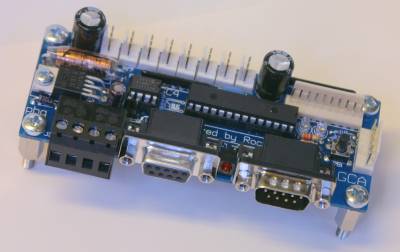

Beschrijving

MERG ontwierp een perfecte module voor het via de com of USB poort uitlezen van 8 RFID sensors .
Dit ontwerp, de GC-4, gaat een stapje verder en heeft geen seriële poort nodig maar communiceert over de CANbus.
Rocrail kan evenwel ook uit de voeten met de MERG RFID module via de seriële of USB poort.

De GC-4 beschikt over een robuuste voeding voor de RFID units.


LEDs & Connectoren



LEDs

LED# Functie Beeld Opmerkingen
1 CBUS activiteit willekeurig flikkeren Afhankelijk van de activiteit op de CANbus.
2 In bedrijf continue De module werkt niet als deze led niet brandt.
3 Leermodus 0,5sec. knipperen Wordt geactiveerd door op de drukknop te drukken.
3 RFID checksum fout of de tag wordt niet herkend korte flits


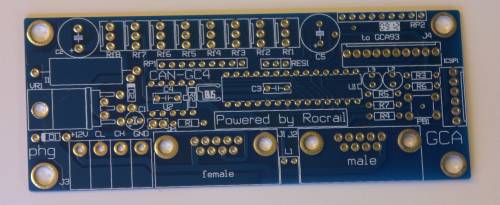

Connectoren

Name Function
Rf1-Rf8 RFID lezers.
J4 Optioneel voor stroomdetectie/GCA93.
ICSP1 PIC Programmer aansluiting.
J3 MERGCBUS met 12V aansluiting .
J1 CAN-GC connector out
J2 CAN-GC connector in


Hardware

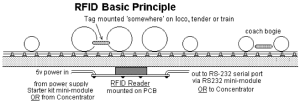

Algemene informatie over de werking


id-innovations.com_httpdocs_assets_immage_modules_id12.jpgid-innovations.com_httpdocs_assets_immage_modules_id20.jpg

De gevoeligheid van de ID-20 is groter dan van de ID-12. Dit betekent dat er bij gebruik van meerdere lezers kritischer gelet moet worden op onderlinge beïnvloeding.
Houdt de afstand tussen sensor en rfid tag zo klein mogelijk. Aanbevolen waarde 10mm.

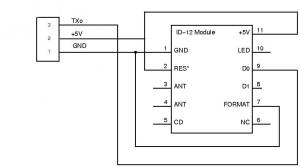

Aansluitschema ID-12


Een indicatie led in serie met een weerstand van 1k ohm kan aangesloten worden op punt 10. Kathode van de led aan gnd.
