SLIM(-COLOR)-Thema

Beschreibung

SLIM ist ein leichtes/vereinfachtes SVG-Thema in Graustufen oder Farbe (SLIM-COLOR).

Tips

  * Kreuzungen mit einem Antriebmüssen als Doppelte Kreuzung definiert werden.

  • Lok-Bilder in Blöcken müssen einen transparenten Hintergrund haben.

Einschränkungen

  • Raster-Kreuzungen und -Weichen werden nicht unterstützt.


Beispiel

Skala ist 100%.

SLIM


SLIM-COLOR



SpDrS60 (Standard)


Block-Status

Skala ist 100%.
Die BlockKennung ist b22. (Block b2 ist geschlossen)

Reserviert

SLIM


SLIM-COLOR


Enter

SLIM


SLIM-COLOR


Belegt (occupied)

SLIM


SLIM-COLOR

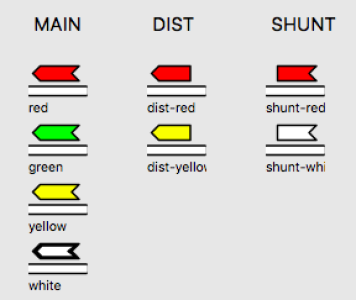

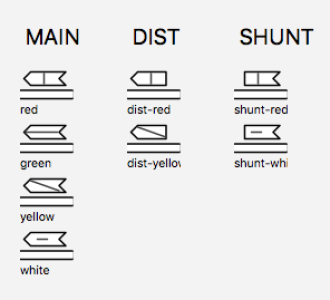

Signal-Begriffe

Skala ist 150%.

  SLIM    SLIM-COLOR


Doppelte Kreuzung mit einem Motor

12.835+
Um Fahrstraßen über doppelte Kreuzungen mit einem Motor anzeigen zu können, können sie als Doppelte Kreuzung definiert werden.
Die erste Adresse ist die reale Dekoder-Adresse und die zweite Adresse muss auf 9999 gesetzt werden.
Die Befehlszuordnung ist wie folgt:

Befehl Zuordnung zur 1. Adresse Darstellung
gerade gerade
abzweigen gerade
links abzweigen
rechts abzweigen


Schnittstellen-Einstellung



Übersicht

In dieser Übersicht werden nicht alle Symbole gezeigt.

SLIM


SLIM-COLOR
