BS-1 Led clignotante universelle

SommaireMatérielsGCA

Par Peter Giling

Beaucoup d'articles sur le marché donnent une méthode plutôt pauvre de clignotement des Leds.

Cette très petite unité est plus que cela.

Le circuit imprimé prêt à l'emploi et disponible mesure seulement 27 x 17 mm.

La carte double face et avec trous traversants métallisés comporte un petit microprocesseur.

Ceci permet d'avoir une sélection de différents programmes pour des tâches variées.

Le firmware peut être étendu avec plus de sélections, si quelqu'un arrive avec une bonne suggestion.

Pour l'instant, il y a 10 programmes disponibles.

La sélection du programme est faite par l'installation d'un petit cavalier sur la carte.

La carte possède également les résistances nécessaires pour connecter les LEDs, donc tout ce que vous avez à faire est de connecter les LEDs et l'alimentation, rien d'autre.

Le programme sélectionné sera mémorisé et démarré à chaque fois que vous l'allumerez.

L'alimentation peut aller de 9 à 16V continu, et la consommation est extrêmement faible.

Mais vous serez surpris à propos de la qualité des motifs lumineux qu'il vous donnera!

Le circuit imprimé de fabrication professionnelle est disponible pour 1€,– (hors frais d'expédition).

Envoyez à courriel à peter@phgiling.net

Aussi pour toute autre question au sujet de cette unité ou des modules MGV-loconet demandez à Peter.

Description technique

L'unité est construite autour d'un PIC12C675 Microchip.

Le programme est écrit avec le Basic PicSimulator IDE, de www.oshonsoft.com

L'alimentation na pas plus qu'un transistor et une diode Zener.

Il est fait de telle sorte, que l'inversion des connexions de l'alimentation ne nuit pas à quoi que ce soit.

Les 5 connexions pour les LEDs ont toutes une résistance sur la carte donc les LEDs peuvent être branchées directement.

Pour toutes les LEDs il n'y a seulement qu'un commun (-).

La connexion marquée #5 est utilisée comme entrée pour les programmes 7 & 10 pour activer une seconde fonction. Dans le programme 9 (passage à niveaux allemand AKI) cela permet la choix entre 2 LEDs rouge clignotantes ou 1 led blanche clignotant lentement.

Dans le programme 10 (passage à niveaux allemand avec barrières) La broche 5 est utilisée pour activer les lumières et les barrières. Les broches 3 et 4 et 6(-))peuvent être utilisées pour brancher le MGV136 pour alimenter les barrières.

La sélection de programme est faite en mettant la cavalier et en l'enlevant ensuite.

Chaque fois que le cavalier est mis, le programme se déplacera au suivant. Pour quelques programmes (programmes 7..10) cela peut prendre un peu de temps.

Après avoir enlevé le cavalier, la sélection est stockée dans la mémoire EEPROM interne.

Programmes disponibles

Description (jusqu'à maintenant (20 septembre 2010) LEDs utilisées en 1ère tâche LEDs utilisées en 2ème tâche LEDs utilisées en 3ème tâche Remarques spéciales
1 Cycliste de Nuit Tous les 5
2 2 clignotants indépendants pour voitures de police 1 et 2 3 et 4 utiliser les leds bleues
3 2 feux indépendants de gyrophares 1 et 2 3 et 4 utiliser les leds oranges
4 Clignotants en haut d'une tour Tous les 5
5 Blocage de trafic Tous les 5
6 Clignotants normaux pour traversées dangereuses routières 1 et 2 3 et 4
7 Lumières de feux routiers (modèle hollandais) 1 Rouge 2 Jaune 3 Vert
8 Lumières de feux routiers (modèle allemand) 1 Rouge 2 Jaune 3 Vert
9 Passage à niveaux de type hollandais (lumières seulement) 1 Blanche 2 Rouge 3 Rouge Brancher la broche 5 à ma masse pour changer le motif
10 Passage à niveaux de type allemand (avec barrières) 1 Jaune 2 Rouge 3 cmd entrée barrière, 4 cmd sortie barrière. Pour le pilotage des servos des barrières, utiliser MGV136
11 arcs de soudure 1 bleue

Nouvelles caractéristiques pour le BS-1

De nouveaux développements vont bientôt venir, pour rendre le BS-1 utile comme un signal de 2,3 ou 4 couleurs à leds.
Toutes les leds s'affaibliront 'comme en réel'.

Lire ce manuel pour d'autres options.
Tous les fichiers .hex sont inclus ici

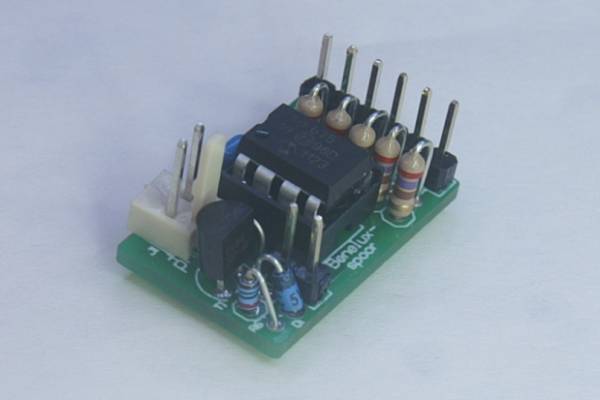

La chose réelle

Le matériel

Les schémas
Le circuit imprimé et la position des composants
N.B. Les circuits imprimés de fabrication personnelle ne sont pas supportées!


Plus de questions? demandez à peter

Le Firmware

Liste des composants

Quantité Référence Composant
5 R1..5 résistance 270 Ohm
2 R6,R7 résistance 10 KOhm
1 D1 diode Zener 5V1 400 mW
1 C1 condensateur 100 nF
1 T1 Transistor BC337-40
1 U1 PIC12F675 DIL8
1 Support DIL8
1 Jp1 connecteur 2 broches + cavalier
1 J1 PSS254 / 2G
1 J2 connecteur 6 broches

Position de la diode
