Blocs en coulisse

Sommaire → Objets → Blocs en coulisse

• Index | Général | Sections | Détails | Autorisations
  • Exemple de configuration

• Un bloc en coulisse est un type spécial de bloc divisé en plusieurs section de détection.
• Les trains avec une longueur de zéro ne sont pas autorisés à entrer dans un bloc de coulisse.
• En ce qui concerne la longueur du train, un ou plusieurs trains peuvent être mis en série.
• Une ou plusieurs sections peuvent être réservées pour un train selon sa longueur.
• Si le premier train est partie, le bloc en coulisse fait avancer les trains qui le contiennent.
• Cela n'avait été qu'un aller simple.le coté fléché est la sortie.
• * Avec Rocrail version 2.1.6018 une sortie inverse a été introduit.
• Un bloc de coulisse N'est pas utilisable avec les systèmes track driver.

Le symbole SVG d'un bloc de coulisse a été changé avec l'introduction de la fonctionnalité "sortie inversée".
Il est disponible uniquement dans les thèmes dynamiques!

Symbole	SVG	Commentaire
	svg/themes	bloc de coulisse
	svg/dynthemes	bloc de coulisse normal
	svg/dynthemes	bloc de coulisse avec sortie inversée

Le nombre de sections occupées et une entrée fermée et une sortie fermée est affichée à l'intérieur du symbole du bloc de coulisse.

Symbole	Commentaire
	nombre de sections [ occupées / total ]
	entrée fermée
	sortie fermée
	entrée fermée sortie fermée

Un bloc de coulisse peut être équipé d'un signal d'entrée, un signal de sortie et un signal de coulisse.
Le signal d'entrée et le signal de sortie seront normalement des signaux actionnés manuellement, pour contrôler l'entrée et la sortie du bloc de coulisse.
La fermeture/ouverture du bloc de coulisse changera également l'état du signal correspondant; le signal doit être actionné manuellement!
Le changement de l'état du signal fermera/ouvrira également le bloc de coulisse correspondant; le signal doit être actionné manuellement!

Symbole	Commentaire
	signal d'entrée
	signal de sortie
	signal d'état
	tous ensemble

Un bloc de coulisse peut être actionné avec les commandes suivantes:

Dans l'info-bulle du bloc en coulisse, une liste des sections occupées est affichée:

C'est un plan de démonstration pour un bloc de coulisse normal; pas de sortie inversée.
Le bloc en coulisse affiche l'identifiant de la locomotive uniquement sur la réserve et l'entrée, dans tous les autres cas, le nombre de sections occupées est indiqué entre parenthèses.
Un signe '<' indique que la sortie du bloc de transit est fermée..
Un fond gris indique que le coté d'entrée du bloc en coulisse est fermé.

• sb_demo1.zip

C'est un plan de démonstration pour un bloc de coulisse avec un fonctionnement de sortie normal et inversé.

• sb_demo2.zip

• Dès qu'un train arrive dans un bloc en coulisse, il sera placé en mode manuel.
• Le train sera déplacé vers des sections libres sous le contrôle du bloc en coulisse jusqu'à ce qu'il arrive dans la dernière section où le mode automatique est réactivé à nouveau.
  • Un train ne peut être arrêté pour se rendre à un autre bloc que si le bloc de transit a été fermé ou si le train est mis en attente avant qu'il ne se trouve dans la dernière section.
  • La fonction Arrêt de toutes les locos n'empêche pas, que les trains quittent le bloc en coulisse.
• Une section ne peut être utilisée que si elle est électriquement et logiquement libre.
• Chaque événement de détection et de dévérrouillage déclenche la commande de compression pour déplacer les trains vers les sections ouvertes.
• Une commande de démarrage manuel d'une loco sera rejetée si le train n'est pas dans la dernière section.
• Un train en attente de départ n'est pas autorisé à réserver le même bloc en coulisse.
• Pour désactiver le départ, les options suivantes sont disponibles:
  • Fermer la sortie.
  • Désactiver l'automode.

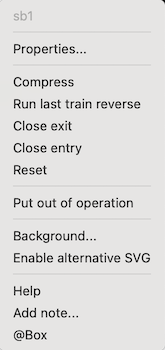

Le menu contextuel du bloc en coulisse contient les commandes suivantes:

Only available when automatic mode is switched off
Opens the properties dialogue Staging Block: General.

• Les trains présents sont déplacés en direction de la section "sortie, afin de libérer la section "entrée" et de combler les vides dans les sections.
• Si la sortie est ouverte, le train dans la section "sortie" sera placé en mode "Auto".


The last train in the staging block will be placed in “Auto” mode in reverse direction.

Contrôle le flux de "sortie" du bloc en coulisse.

Controls the "entry" flow of the staging block.

Réinitialise le bloc en coulisse.

Contrôle le flux d'"entrée"du bloc en coulisse.

Sets the symbol background colour with the standard "Colour dialogue" of the operating system.
For a transparent background, "Black" must be set.

Enables a second graphic container (if any) of the symbol. Usually used for flashing symbols.
See Alternative <g>.

Pointe vers les pages d'aide concernées dans le wiki.

See: Server Notes

ouvre la boite de dialogue @box du bloc en coulisse.
