Les symboles SVG

Structure du répertoire des thèmes


Les thèmes officiels sont situés dans les sous-répertoires svg/themes.
Tous les autres sous-répertoires sont les thèmes définis par l'utilisateur.


Thème Officiel SpDrS60

Le thème officiel est SpDrS60.
Pour tester et rapporter un problème ce thème devrait être utilisé.
Tous les autres thèmes devrait suivre la convention de dénomination, le branchement et la taille du thème SpDrS60.

Configuration

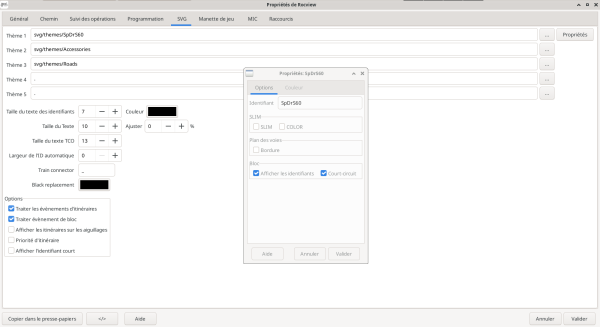

Propriétés Rocview, Onglet 'SVG' avec fenêtre de dialogue Propriétés du Theme 1
Attention: Pour RocWeb et andRoc les chemins SVG doivent être réglées dans la fenêtre de dialogue RocWeb des Propriétés Rocrail.


Thème 1 - 5

Sélectionner les thèmes désirés et redémarrer Rocview pour les activer.
Si vous avez votre propre symbole SVG pour un certain article, placer le dans la liste "Setup" avant le Thème qui a le symbole par défaut.
Cela signifie que le premier Thème détermine comment un SVG est représenté.

Propriétés

Le bouton ouvre une fenêtre de dialogue Propriétés du thème du premier thème SVG.

Taille du texte des identifiants

Ajuster la taille du texte pour les identifiants d'article pour s'adapter à la longueur de l'identifiant choisi. Par défaut à 7.
Rocview doit être redémarrer pour que les changement prennent effet.

Couleur

La couleur de l'identifiant d'article. La valeur par défaut est noire.

Taille du texte

Ajuster la taille pour l'identifiant du bloc et le texte des objets sans taille.
Meilleurs résultats pour: 1)

  • OS X = 14
  • Linux = 13
  • Windows = 10
  • Défaut = 10

Le second champ est pour ajuster la taille du texte de -100% à +100%. Cela pourrait être une aide en cas de Rocviews multiples, sur différentes plateformes/résolutions, qui sont connectées sur le même Serveur.

Exemple
Mac 2560x1600 Windows 1920x1280 Windows 1920x1280 -50%

Rocview doit être redémarrer pour que les changements prennent effet.

Traiter les évènements de route/bloc

Pour réduire les ressources du processeur ces options peuvent être déactivées.

  • Traiter les événements d'itinéraire
    Si cette option est activée, l'illumination de l'itinéraire (jaune) des symboles de voie sera affichée.
  • Traiter les évènements de bloc
    Si cette option est activée, l'illumination de l'itinéraire (rouge) des symboles de voie sera affichée.

Il y a plusieurs paramètres qui détermine l'Illumination de symbole.


Afficher les routes sur les aiguillages

En activant cette option les positions normales des aiguillages seront montrées en Cyan.2)
Pour les itinéraires réservés cette couleur sera changée en Jaune.
Les types d'aiguillages matriciel ne sont pas supportés par cette option.
Seulement le thème SpDrS60 a les SVGs nécessaire.

Pour obtenir les identifiants d'itinéraires automatiquement sélectionnés dans les objets aiguillage le Routeur doit être redémarré encore si les itinéraires ont été générés avec une version plus vieille que 7884.
En cas d'itinéraires manuels utiliser la Fenêtre de sélection.

Priorité d'itinéraire

Écrase l'occupation du bloc au cas ou un itinéraire est réservé.

Réseau de voies/routes

Les symboles de voie et de routes peuvent être mixés sur un seul réseau:

Les symboles de route ont la même dénomination que les symboles de voie mais sont préfixé avec road-.


Créer les symboles SVG

Éditeur de texte

Si vous souhaitez utiliser vos propres symboles dans un plan de voie vous devez créer ces symboles au format SVG.
La taille des symboles est fixée dans le fichier SVG, mais vérifiez que ces valeurs sont des multiples de 32.

Les plateaux tournants ne sont pas supportés en format SVG étant donné leur nature très complexe.

Les noms de fichiers sont prédéfinis pour chaque état du symbole comme listé ici: Noms des symboles

Éléments SVG supportés

Chemin

Seules les caractères M, L, C et z sont pris en considération. Tous les coordonnées sont définis sous la forme de nombres entiers.
L'exemple suivant (rail entouré de bleu et intérieur en jaune) nous montre quelle information est pris en compte par Rocview:

<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <path stroke="blue" fill="yellow" d="M 0,16 L 2,13 L 29,13 L 31,15 L 31,16 L 29,18 L 2,18 L 0,16 z " />
  </g>
</svg>

Cercle

<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <circle cx="16" cy="12" r="5" fill="red" stroke="blue"/>
  </g>
</svg>

Ellipse

<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <ellipse cx="16" cy="12" rx="8" ry="4" fill="red" stroke="blue"/>
  </g>
</svg>

Polygone

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <polygon points="0,0 31,0 31,31 0,31" fill="red" stroke="blue"/>
  </g>
</svg>

Rectangle

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <rect x="2" y="2" rx="5" width="20" height="20" stroke="blue" fill="red"/>
  </g>
</svg>

Setting rx > 0 will draw a rounded rectangle.

Line

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <line x1="0" y1="0" x2="31" y2="31" stroke="black"/>
  </g>
</svg>

PolyLigne

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <polyline points="0,31 15,8 15,24 31,0" stroke="blue"/>
  </g>
</svg>


Alternative <g>

Un second conteneur graphique 3) peut être ajouté à la définition SVG qui sera alterné toutes les secondes.
Note: Rocweb ne peut pas supporter plusieurs <g> conteneurs, et affichera tous les chevauchements.

Exemple

<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <path stroke="blue" fill="yellow" d="M 0,16 L 2,13 L 29,13 L 31,15 L 31,16 L 29,18 L 2,18 L 0,16 z " />
  </g>
  <g>
    <path stroke="blue" fill="grey" d="M 0,16 L 2,13 L 29,13 L 31,15 L 31,16 L 29,18 L 2,18 L 0,16 z " />
  </g>
</svg>


Aperçu

Windows

Cette extension peut être utilisé pour avoir un aperçu des symboles SVG dans l'explorateur de fichiers:

Ubuntu

Ubuntu affiche les aperçus SVG sans extensions particulières.

macOS

Le Finder affiche uniquement les SVG au format strict.
Démarrant avec la version 2.1.381, le format d'entête SVG suivant est également supporté par Rocview et active l'aperçu dans le Finder macOS:

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  ...
</svg>

Pour une information dans l'attribut viewBox voir:

L'ancienne largueur/hauteur font maintenant parti de la viewBox: "x y largueur hauteur". (Rocview évalue seulement les valeurs de largueur et de hauteur de la viewBox.)
L'attribut de largueur est réglé à 100% pour permettre aux (pré)visionneuses pour mettre à l'échelle jusqu'à occuper l'espace disponible. (Rocview n'évaluera pas cette valeur.)

Si l'option suivante est manuellement fixé dans le fichier rocview.ini, la conversion sera faite automatiquement:

<gui convertsvg="true" ... >
  ...
</gui>


1)
Dépendant de la résolution de l'écran et des gouts.
2)
Cyan=rgb(0,255,255
3)
<g></g> Section
