Thème SLIM(-COLOR)

Description

SLIM est un thème léger en niveau de gris ou en couleur(SLIM-COLOR).

Astuces

Limitations

  • La trame des croisements n'est pas supportée.


Exemple

Échelle à 100%.

SLIM


SLIM-COLOR


SpDrS60 (par défaut)



États du bloc

Échelle à 100%.
L'identifiant du bloc est b22. (Bloc b2 est fermé)

Réservé

SLIM


SLIM-COLOR


Entrée

SLIM


SLIM-COLOR


Occupé


SLIM-COLOR



Aspects des signaux

Échelle à 150%.

SLIM SLIM-COLOR


Traversée à jonction double avec un moteur

Pour être capable d'afficher les itinéraires traversées avec un moteur il doit être défini comme croisement double.
La première adresse est l'adresse du décodeur réel, et la seconde adresse doit être fixée à 9999.
Le mappage des commandes doit être fait comme suit:

Commande Mappage de la 1ère adresse Représentation
droit droit
dévié dévié
gauche dévié
droit dévié

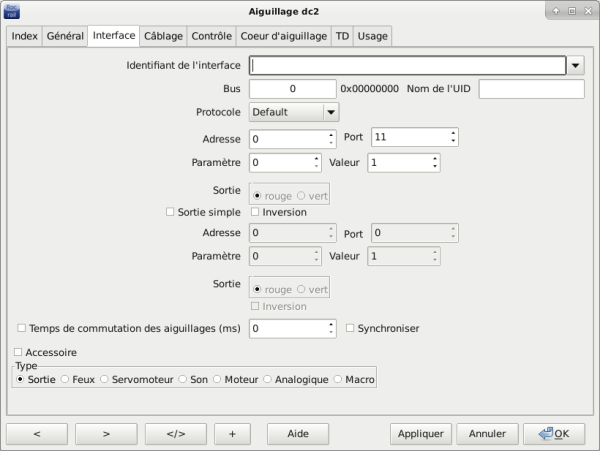

Interface de configuration



Traversée statique

Pour être capable d'afficher les itinéraires à travers les traversées statique ils peuvent être définis comme des traversées à jonction double.
La première adresse doit être réglée à 8888, et la seconde adresse doit être réglée à 9999.

Note: Les commandes doivent être corrigées manuellement dans l'itinéraire(s) généré(s). Pour le routeur c'est un croisement statique et met toujours une commande droite.


Aperçu

Tous les symboles ne sont pas affichés dans cet aperçu.

SLIM


SLIM-COLOR
