Thèmes SVG

Introduction

spdrs60.jpg Les thèmes SVG sont utilisés pour visualiser les objets Rocrail comme symboles graphiques dans Rocview comme les voies, les blocs, les signaux et ainsi de suite.


Les bases

L'installation d'un ou de plusieurs thèmes SVG est requis pour pour le fonctionnement normal de Rocview.
Le seul thème à jour et complet est le Thème SpDrS60 qui est toujours maintenu au cas ou de nouveaux objets ou en cas de changements dans celle qui existe déjà, et est réglé par défaut après l'installation de Rocrail.
Tous les autres thèmes peuvent être utilisés comme thème principal pour remplacer un sous-ensemble du Thème SpDrS60 principal; Les thèmes secondaires compléteront les symboles manquants des thèmes principaux.
Le Thème SpDrS60 doit être réglé à au moins l'un des thèmes secondaires.

  • Un thème principal est listé au dessus de tous les autres thèmes: Voir les répertoires des symboles.
  • Seulement les symboles, non couvert par les thèmes listés au dessus d'un thème choisi, peuvent être complétés.
  • Pour remplacer certains symboles d'autres thèmes le thème voulu devrait être poussé vers le haut de la liste pour la rendre plus prioritaire.
  • Tous les changements dans la liste de thèmes nécessitera un redémarrage de Rocview.

Concevoir les aspects des signaux spécifiques à un pays et placer ce thème en premier dans les répertoires de symboles pour remplacer les aspects par défaut aurait un sens. Dans ce cas il est conseillé de consulter la documentation des signaux et la dénomination des symboles: Signaux multi aspects.

Analyseur

L'analyseur utilisera toujours le Thème SpDrS60 comme référence virtuelle pour la taille, l'orientation et la forme pour le calcul de toutes les itinéraires possibles.
Autrement dit: Si la représentation graphique dans Rocview montre un réseau différemment détaillé alors lors de l'utilisation du thème SpDrS60 comme thème principal les résultats de l'analyseur seront/pourront être inattendus ou défectueux du point de vue de Rocview mais doivent être considérés comme justes.
La taille, l'orientation et la forme du thème pricipal doivent ressembler au Thème SpDrS60 pour des résultats fonctionnels.

Propriétés

Les propriétés du thème sont facultatives et sont placés directement dans le répertoire du thème dans un fichier properties.xml. Les réglages faits via le fichier des propriétés du thème ne sont pas changés par les paramètres utilisateur effectués dans Rocview. Après un redémarrage de Rocview les réglages par défaut du fichier des propriétés du thème sont restaurés.

Réglages

Le bouton [Propriétés] dans la configuration du thème SVG ouvre cette fenêtre de dialogue.



Quand invoqué, la fenêtre de dialogue est remplie avec les données du fichier Propriétés (properties.xml) du premier thème SVG.
Si le thème ne contient pas un fichier Propriétés ou que les définitions manquent à l'intérieur, les valeurs par défaut sont utilisées.

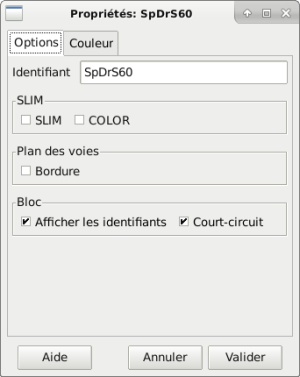

Options

Identifiant

Le nom du thème SVG.
Sera seulement affiché si le nœud XML <theme …> du fichier propriétés contient un identifiant "id". (par exemple, <theme id = "SpDrS60">)
Les changements de l'identifiant ou les entrées dans un champ vide ne seront pas sauvegardés.

SLIM

  • 1. Case à cocher active les thèmes SLIM.
  • 2. Case à cocher active la couleur pour le thème SLIM.

Plan des voies

  • Case à cocher active un cadre autour du plan des voies 1).

Bloc

  • 1. Case à cocher active l'identifiant sur le symbole Bloc.
  • 2. Case à cocher active l'affichage d'une zone de court-circuit.

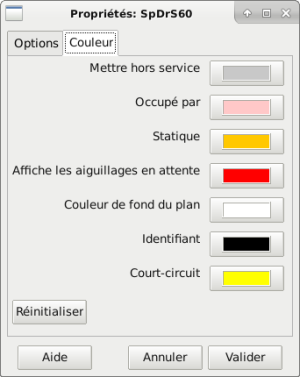

Couleur

Mettre hors service

Couleur du fond pour les objets qui sont mis 'hors service'.

Occupé par

Couleur du fond pour les objets qui sont occupés par une locomotive.

Statique

Couleur du fond pour les objets qui sont mis en 'Statique'.

Affiche les aiguillage en attente

Couleur du fond pour les objets aiguillage quand le mouvement est en attente.

Couleur de fond du plan

Couleur du fond du plan.

Identifiant

Couleur du bloc texte d'identification.

Court-circuit

Couleur du fond pour les objets qui signalent un court-circuit.

Réinitialiser

Réinitialise toutes les couleurs aux valeurs par defaut.

1)
Sur certain OS il peut être très mince
