Général
- Général | L'Interface | Couleur

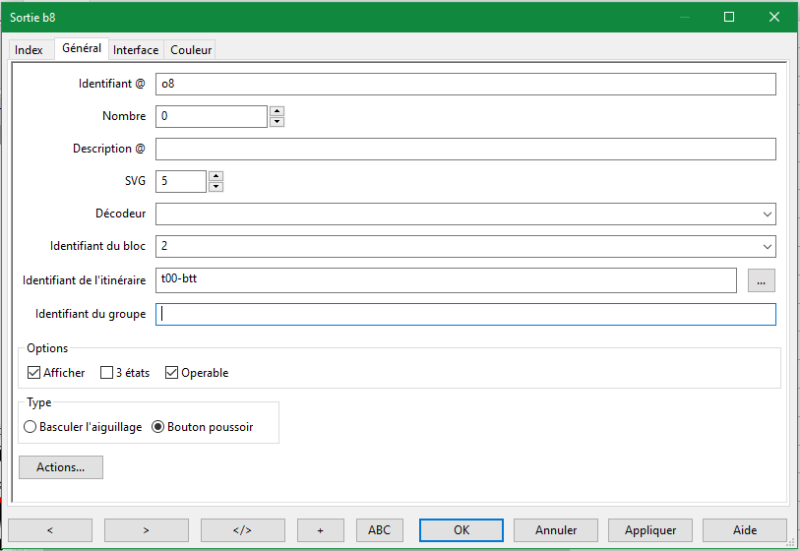

Sorties Onglet Général.
| Tous les champs texte qui sont marqués avec un @ peuvent ouvrir @Box par un simple clic sur son étiquette si le champ texte n'est pas vide. Le contenu du champ de texte sera utilisé pour faire une recherche. |
ID
L'identification est utilisée par le programme comme clé d'identification unique pour référencer la sortie et est dès lors très importante. Si vous changez l'ID d'une sortie, vous devrez changer toutes les autres fonctions qui y font référence dans le programme, comme par exemple les actions dans l'onglet routes.
Nombre
Ce numéro est utilisé pour associer une commande de commutation par adresse à cette sortie pour la faire basculer..
Voir WLANmaus pour plus de détails.
Description
Texte libre pour info.
SVG#
Le signe # définit le numéro de l'objet dans le réseau.
Les noms des symboles SVG sont: "button-#-on.svg", "button-#-off.svg"
(Remplacer # avec le numéro désiré.)
| # | Symbol Off |
|---|---|
| 0 |  |
| 1 |  |
| 4 |  |
| 5 |  |
Décodeur
le Décodeur prédéfini auquel cet objet est connecté.
C’est en option et pour la documentation seulement.
Identifiant de bloc
Pour SVG #4 et #5 seulement.
Si le symbole de sortie a une représentation d'occupation, il peut être activé en le reliant à un bloc, un capteur ou une sortie, mais il est normalement lié au bloc auquel il appartient.
Identifiant de l'itinéraire
Pour SVG #4 et #5 seulement.
Les ID d'itinéraire servent à afficher les itinéraires activés en utilisant l'itinéraire ou la représentation d'occupation si aucun symbole n'est trouvé .
Il s'agit d'une liste d'ID d'itinéraire séparés par des virgules. Si l'un des ID est activé, la représentation de l'itinéraire sera activée..
Le bouton[…] permet de sélectionner une liste d'Itinéraires. .
Identifiant du groupe
Pour la création d’un groupe de boutons radio. .
Si une sortie appartient à un groupe de boutons, elle met d'abord tous les membres sur OFF si cette sortie est activée.
Cette fonctionnalité doit être utilisée avec les aiguillages à bascule.
Options
Afficher
Si coché, l'objet de sortie sera affiché dans le plan du réseau à l'endroit donné..
Afficher l'identifiant
Si désactivé, l'identifiant ne sera pas affiché dans le symbole, si cela est souhaité uniquement sur cet objet.
3 états
Trois états possibles pour cette sortie si coché et l'adresse et le port de l'interface sont mis à zéro.
On, Active et Off.
Opérable
Prévenir l' opération manuelle par les clients.
Afficher la luminosité
Détermine si la luminosité doit être affichée dans le symbole de l'objet.
Square wave
Le statut de la sortie (off/on) change périodiquement entre 500…10000 msec (0.5…10 sec).
Type
Basculer l'aiguillage
Premier clic ON, second clic OFF.
Un long clic de 2 secondes dans Rocview va générer une commande long clic qui peut être utilisée pour déclencher des actions. Un long clic entraînera une commande on à la station de commande connectée.
Bouton poussoir
Appuie sur le bouton gauche de la souris: ON.
Le bouton gauche de la souris relahé: OFF
PS: Peut être temporisé par seconde sur les clients mobiles.
Actions
Voir Actions pour plus de détails.
