L'Interface

SommaireObjetsSorties

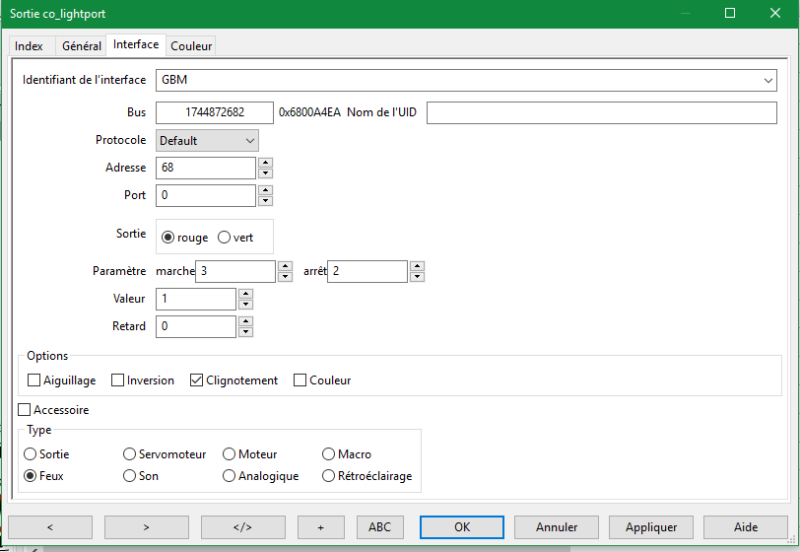

Sorties Onglet Interface.

Configuration

Identifiant de l'interface

Si vous avez plus d'une station de commande, vous pouvez utiliser ce champ pour lier cette sortie avec le CS avec lequel il est réellement câblé. Laissez vide si vous n'avez qu'un seul CS ou s'il est connecté au CS par défaut. (Première traitement dans le rocrail.ini)

Bus

Voir: Adressage

Nom de l'UID

Alternative au numéro de bus supportée par by:

  • BiDiB (Chaîne: nom utilisateur)
  • RocNet

Protocole

Ceci dépend du système de commande. Ce paramètre doit être défini pour SRCP, Dinamo et OpenDCC.

Adresse, Port et Porte

L'Adressage des accessoires est descri dans le Guide pratique.

Parameter

Certain système suportent un paramètre supplémentaire pour les sorties:

  • Dinamo (OM32 type, level=1…15)
  • BiDiB Avec l'option clignoter activée (Type=Lumière, plage 1…9)
    1. BIDIB_PORT_TURN_ON
    2. BIDIB_PORT_DIMM_OFF
    3. BIDIB_PORT_DIMM_ON
    4. BIDIB_PORT_TURN_ON_NEON
    5. BIDIB_PORT_BLINK_A
    6. BIDIB_PORT_BLINK_B
    7. BIDIB_PORT_FLASH_A
    8. BIDIB_PORT_FLASH_B
    9. BIDIB_PORT_DOUBLE_FLASH
  • BiDiB servo: param=straight, value=thrown position
  • HUE hue value=0…65535
  • DCC++ IFLAG

Le paramètre OFF sert uniquement pour les lumières de BiDiB. (pour exemple 2: BIDIB_PORT_DIMM_OFF)

Valeur

Valeur du port pour la commande "on".
Pour les sorties numériques il doit être configuré à 1.
Les sorties annaloiques sont supportées dans:

  • BiDiB
  • SRCP
  • HUE
  • RocNetNode Pi03

Le réglage de la valeur (Niveau de luminosité) sur "0" signifie que la sortie ne sera jamais activée dans SRCP. Une valeur de 4095 est la luminosité maximale pour les contrôleurs LED 12 bits.

Retard

La temporisation d'arrêt retardée en secondes si elle est réglée sur une valeur supérieure à zéro. .


Options

Aiguillage

Les commandes d'aiguillage sont envoyées au lieu de commande de sortie lorsque cette option cochée.

Invertion

Cette option inverse la commande de marche/arrêt.

Clignotement

Envoyer une commande de clignotement à ON.

  • Dinamo OM32
  • BiDiB type de port "Lumière"
  • HUE effet alerte

Couleur

Support couleur.

  • HUE
  • RocNetNode Pi03 Choix du canal


Accessoire

Certains systèmes, comme "BiDiB", font la distinction entre les types d'accessoires et les autres types de commandes.
Pour la plupart des autres systèmes, cette case à cocher est sans effet .

  • Xpressnet: Après 10 ms, la sortie sera automatiquement réglée sur OFF.
  • DCC++: Une commande d'aiguillage DCC est envoyée au lieu d'activation d'une broche de sortie sur la carte Arduino


Type

Sélection du type de port.
Certains décodeurs, comme "BiDiB-Contrôle-Eclairage" et RocNetNode, fournissent différents types de ports sur la même adresse locale.

Boutons communs
