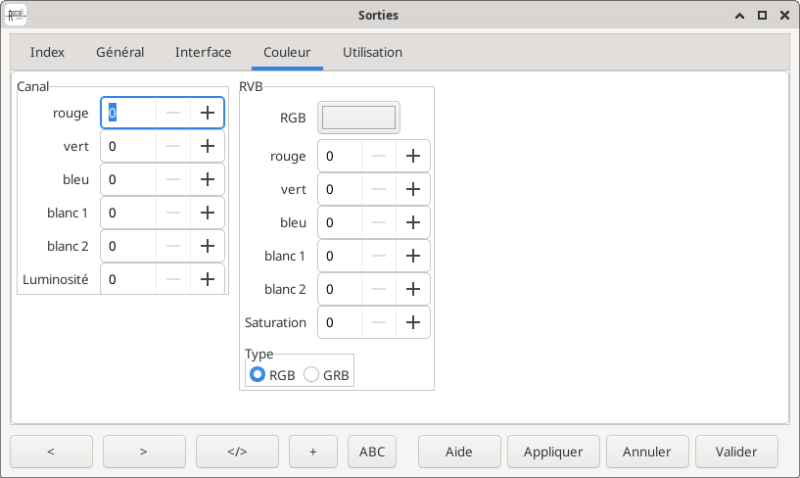

Sorties Onglet Couleur .

Les canaux RVB pour Couleur de type port léger.
Eb fonction:

• RocNet & RocNetNode avec le Pi03
• DMX Art-Net; Les numéros de canal sont relatifs à l'adresse de l'interface soustraite avec un numéro de canal.
• BiDiB Les numéros des canaux sont 'Backlight-Ports' sur 'OneDMX' (Canal 1: Backlight_0 Canal 2: Backlight_1 …)

Si l'appareil DMX n' a pas de canal gradateur, ou s'il doit être contrôlé en mode 3 canaux RVB, le canal de luminosité doit être mis à zéro.
Dans ce cas, les valeurs de RVB sont recalculées en utilisant la valeur de luminosité: (Valeur de couleur * Valeur de luminosité) / 255

Couleur par défaut.

La couleur blanche et les canaux en option peuvent être utilisés pour les LED blanches froid/chaud.
Voir l'option Couleur du temps pour plus d'informations.

Certaines LED de couleur compatibles ont le rouge et le vert permuté.
Pour utiliser les valeurs RGB standard le type GRB peut être utilisé.

Dans les sorties Rocview avec l'option couleur activée, un élément de menu supplémentaire apparaît pour ouvrir le dialogue Couleur. :


La boîte de dialogue couleur dont l'apparence dépend du système d'exploitation .
¹⁾
Après avoir sélectionné une nouvelle couleur, une commande avec les nouvelles valeurs RVB sera envoyée à l'objet de sortie. .
La luminosité doit être réglée sur l'onglet "Valeur de l'interface.
