LocoNet Kabel sind billig und einfach selbst herzustellen.



LocoNet Verkabelung Standard im DCC-Wiki (EN)

Folgende 3 Dinge werden benötigt:

  1. eine Crimp-Zange für RJ12 ( € 3,82 )
  2. 6-adriges Anschlusskabel Telefon/Daten (flach) ( 25m € 5,53 )
  3. RJ12 Stecker ( 50 Stück € 5,91 )

Die Crimp-Zange ist Alles was zur Herstellung benötigt wird und hat 3 Funktionen:

  1. kürzen des Kabels auf die benötigte Länge
  2. abisolieren der Enden
  3. aufpressen des RJ12-Steckers auf das Kabelende.

Man muss aber immer bedenken, dass alle 6 Kontakte verwendet werden und verschiedene Daten übertragen werden. Man muss daher aufpassen, dass die Farbkodierung an den Steckern jeweils richtig ist. Das unten beschriebene 24cm-Beispielkabel kostet ca. € 0,23!!!

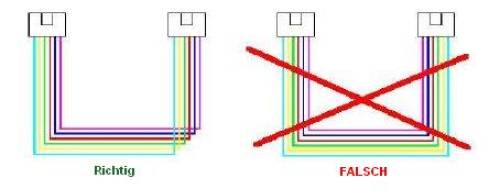

Wenn man ein Kabel wie beschrieben montiert, bekommt man ein einwandfreies Kabel:

Created with The GIMP

Kabel-Bausatz Rocrail T-Shirt:

Kürzen des Kabels auf die benötigte Länge:

Abisolieren der beiden Kabelenden:
Das hier gezeigte Kabel ist nicht ordentlich abgeschnitten und würde im Betrieb Kurzschlüsse erzeugen! :!:

Aufstecken des RJ12-Steckers auf das abisolierte Kabelende:

Crimpen des RJ12-Steckers auf das Kabel:

Es ist zu beachten, dass die Rastnasen auf gegenüberliegenden Seiten des Flachkabels sind:

Kontrollieren des Kabels: Gleiche Farbe am gleichen Kontakt :!:

Gesamtkosten des 24cm-Kabel's: € 0,23
