Licht im Güterbahnhof
Userpages - Hermann (hermannk) → Licht im Güterbahnhof
| direct link to the Rocrail Workspace-Download |
Preface
Vorwort 1:
Diese Dokumentation wurde erstellt am: 12.06.2025
| Bereich | Details | Bemerkungen |
|---|---|---|
| Software | Rocrail | Version 2.1.5828+ (macOS „Sequoia“ auf Apple M2 CPU) |
| Computer | MacBook Pro (M2) | macOS 15.4.1 (Sequoia) |
| - | - | Schlüsselwörter: Lokomotive, Block, Eigenschaften, Aktion, Aktionssteuerung |
Vorwort 2:
- Die Nutzung dieser Lösung erfolgt auf eigene Gefahr;
- Regelmäßige Datensicherungen des Rocrail-Arbeitsbereichs werden empfohlen.
A) Benutzeranfrage
Die Beleuchtung eines Güterbahnhofs soll eingeschaltet werden, wenn einer der Blöcke des Güterbahnhofs genutzt wird.
B) Lösung

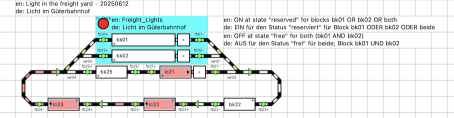

Dieser Rocrail-Grundplan wird für diese Dokumentation verwendet.
Der Güterbahnhof wird durch die Blöcke bk01 und bk02 gebildet.
Der Ausgang „co_Freight_Lights“ steuert die Beleuchtung des Güterbahnhofs.
B1) Aktionsdefinition

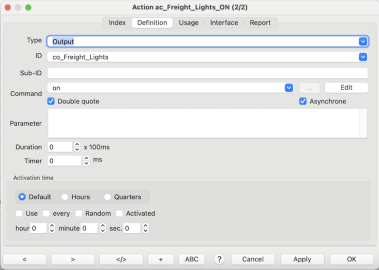

Zwei Aktionen sind definiert, um den Ausgang „co_Freight_Lights“ ein- oder auszuschalten.
| Aktions-Kennung | Typ | Kennung | Befehl |
|---|---|---|---|
| ac_Freight_Lights_ON | Ausgang | co_Freight_Lights | ein |
| ac_Freight_Lights_OFF | Ausgang | co_Freight_Lights | aus |
B2) Aktionssteuerung

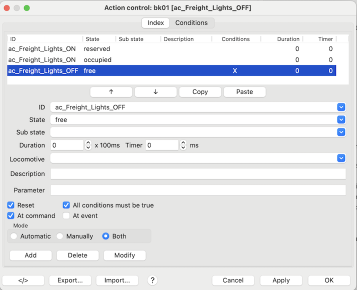

Konfiguration von Block bk01:
- Die Beleuchtung schaltet ein, wenn Block bk01 reserviert (reserved) oder belegt (occupied) ist;

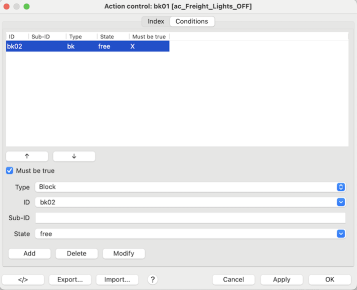

- Die Beleuchtung schaltet aus, wenn Block bk01 und Block bk02 frei (free) sind.
| Aktionssteuerung bk01 | Bedingungen | |||||
|---|---|---|---|---|---|---|
| Kennung | Status | Bedingungen | Kennung | Typ | Status | Muss wahr sein |
| ac_Freight_Lights_ON | reserved | |||||
| ac_Freight_Lights_ON | occupied | |||||
| ac_Freight_Lights_OFF | free | X | bk02 | bk | free | X |
-
Konfiguration von Block bk02:
- Die Lichter leuchten, wenn Block bk02 reserviert (reserved) oder belegt (occupied) ist;
- Die Lichter leuchten, wenn Block bk02 und Block bk01 frei (free) sind.
| Aktionssteuerung bk02 | Bedingungen | |||||
|---|---|---|---|---|---|---|
| Kennung | Status | Bedingungen | Kennung | Typ | Status | Muss wahr sein |
| ac_Freight_Lights_ON | reserved | |||||
| ac_Freight_Lights_ON | occupied | |||||
| ac_Freight_Lights_OFF | free | X | bk01 | bk | free | X |
C) Der Arbeitsbereich
Der heruntergeladene Arbeitsbereich " Light_in_the_freight_yard.zip" enthält die folgenden Dateien:
| Datei | Bemerkung |
|---|---|
| plan.xml | die Rocrail-Plan-Datei |
| rocrail.ini | die Rocrail-Initialisierungs-Datei (für die nötige Konfiguration der Status-Signale) |
zurück zu Lösung.
Den Arbeitsbereich öffnen;
- die Lokomotiven in verschiedene Blöcke platzieren, um alle verschiedenen Situationen zu testen;
- oder
- alle Lokomotiven (optional virtuell) starten und prüfen, ob die Lichter korrekt geschaltet sind.
Viel Spaß!
Fragen beantwortet das Rocrail-Forum.
