Marklin 6050/6051

SommaireLes Centrales NumériquesMarklin 6050/6051



Déprécié et n'est plus pris en charge!

En raison de l'absence d'un bit de direction dans cet ancien protocole, certaines fonctionnalités ne seront pas présentes en mode automatique.

Configuration du cable:

De l'interface 6050/6051 au port RS232

DIN-6 D-SUB-9
1 3
4 2
5 8
3 5

Bridge sur le D-SUB-9 côté pin: 4 - 6 - 1

Réglages

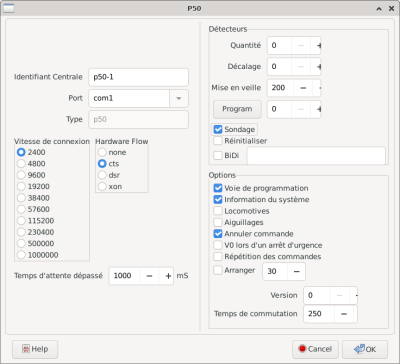

Fenêtre de dialogue de configuration générale de la centrale de commande:

Réglages de la ligne

Vitesse de connexion

2400

Hardware Flow

CTS

Détecteurs

Nombre

Nombre d'unités s88.

Version

Version Commande Mise en Veille Commentaire
0 0ms
1 10ms
2 50ms sinon délai d'attente cts

Avec la version 2, le changement de direction sautera la commande de vitesse zéro précédente.

Temps de commutation

Temps en ms d'attente après que la commande du dernier aiguillage avant qu'une commande d'arrêt soit envoyée pour éviter que la bobine ne soit endommagée.
Utiliser 1000 (pour des objets magnétiques anciens et lents)


Interface 6023

L'interface 6023 doit être basculée en mode binaire pour l'utilisation de ce protocole; Lire la section 6 pour savoir comment basculer en mode binaire.
