BS-1 Universele Led Flitser/knipperunit

Door Peter Giling.

Veel soortgelijke units zijn te koop maar weinigen hebben te bieden wat deze unit wel heeft.

De kant en klare print die ervoor beschikbaar is, meet slechts 17 x 27mm, en bevat een kleine microprocessor en is opgebouwd met uitsluitend normale onderdelen, dus geen smd.

Daardoor is het mogelijk om een keuze te maken uit verschillende programma's.

De hier beschikbare firmware kan worden uitgebreid met meer selecties, als iemand een goed idee daarvoor heeft.

Tot nu toe zijn er 109 verschillende programma's beschikbaar.

Een van deze programma's kan worden geselecteerd door een een kleine jumper op de print.

Op de print zijn ook de voor een led noodzakelijke weerstanden aanwezig, zodat maximaal 5 leds kunnen worden aangesloten.

Het gekozen programma wordt in het geheugen opgeslagen en zal starten zodra een dc spanning van 7 tot 16 Volt aanwezig is.

U zult versteld staan van de mogelijkheden van dit kleine apparaatje.

Op de afgelopen beurs Eurospoor 2010 werd in de stand van Beneluxspoor hiermee gedemonstreerd.

Doorgemetalliseerde print is beschikbaar voor €1 . (excl. verzendkosten)

Stuur een mail naar peter@phgiling.net

Ook voor alle vragen kun je daar terecht.

Technische beschrijving

Deze module is gebouwd rondom een Microchip PIC12C675.

Het programma in de PIC is geschreven in PicSimulator IDE Basic, van www.oshonsoft.com

De voeding is niets anders dan een transistor en een zenerdiode en is zodanig geconstrueerd dat verkeerdom aansluiten geen probleem is.

De 5 led aansluitingen hebben alle een voorschakelweerstand aan boord zodat de leds rechtstreeks aangesloten kunnen worden.

Alle led's delen een gezamenlijke (-).

Pin 5 wordt bij programma 9 en 10 als ingang gebruikt.

In programma 8 (nederlandse AKI) wordt hiermee gekozen tussen twee knipperende rode leds of 1 witte langzaam knipperende led.

In programma 9 (duitse overwegbomen) wordt door Pin5 de overweg installatie gestart. PIN3 en 4 kunnen worden gebruikt om een MGV136 te sturen waaraan servo's zijn aangesloten.

Programma keuze geschiedt door het plaatsen en daarna verwijderen van een jumper.

Steeds als de jumper geplaatst wordt schakelt de processor naar het volgende programma. Bij sommige programma's (7 t/m 10) kan dit even duren.

Als de jumper verwijderd wordt , wordt de keuze in het geheugen van de processor opgeslagen.

Beschikbare keuze's

Status op 27 july 2010 gebrukte leds 1e taak 2e taak 3e taak opmerkingen
1 Nightrider Alle 5
2 2 onafhankelijk flashende leds voor poltieauto 1 and 2 3 and 4 gebruik blauwe leds
3 2 onafhankelijk flashende leds voor ronddraaiende lampen 1 and 2 3 and 4 gebruik oranje leds
4 Flitslichten voor op een hoog gebouw Alle 5
5 Wegblokkade Alle 5
6 Normale knippering voor gevaarlijke situaties 1 en 2 3 en 4
7 verkeerslichten (ned.) 1 Rood 2 geel 3 Groen
8 verkeerslichten (duits) 1 Rood 2 geel 3 Groen
9 spoorweg kruising(licht alleen, ned.) 1 wit 2 Rood 3 Rood verbindt pin 5 aan aarde om het patroon te veranderen
10 spoorweg kruising duits met bomen (servo) 1 geel 2 rood Start met pin 5 naar massa, voor Servo aangedreven bomen , gebruik MGV136 aangesloten aan 3 en 4
11 Laslicht 1 blauw sterk wisselende knippering om laslicht te simuleren

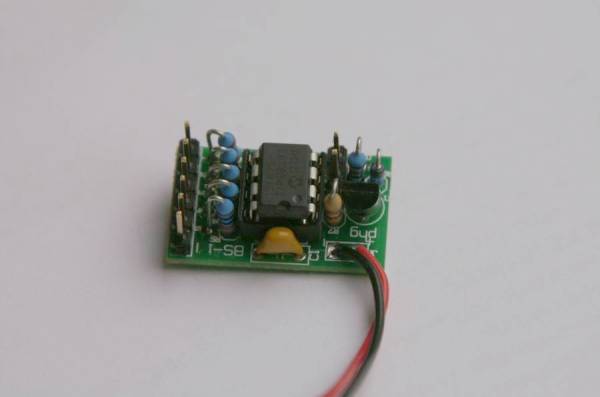

De module


De hardware

De Firmware

Onderdelen

Qty Reference Part
5 R1..5 resistor 270 Ohm
2 R6,R7 resistor 10 KOhm
1 D1 Zener diode 5V1 400 mW
1 C1 condensator 100 nF
1 T1 Transistor BC337-40
1 U1 PIC12F675 DIL8
1 Socket DIL8
1 Jp1 header 2 pins + jumper

Aansluitschema
