CAN-GC8 Pilote d'affichage

SommaireMatérielsCANBUS


Par Rob Versluis & Peter Giling

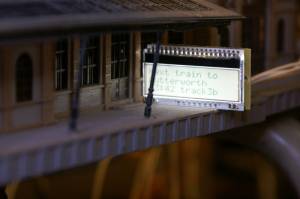

Le développement du firmware du CAN-GC8 utilise la même carte que le CAN-GC2, et sert à contrôler deux afficheurs compatibles avec "la série DOG".


Caractéristiques

  • Pilote pour deux afficheurs.
  • Saut de ligne contrôlée par caractère "|".
  • Contraste ajustable.
  • Option double hauteur sur la première ligne.


Connexion de l'afficheur

Afficheur1 = J4
Afficheur2 = J3

SPI J3 J4 Remarque
+5V 1 1
GND 2 2 Masse
SI 3 3 Entrée des données série
CLK 4 4 Horloge
CSB 5 5 Sélection de la puce
RS 6 6 Commande ou donnée


Configuration


Le CAN-GC8 apparaît dans la requête.

Numéro de l'évènement

Numéro de l'évènement court; les évènements longs ne sont pas supportés.

Contraste

Contraste de l'afficheur 0…15.

Double hauteur première ligne

Affiche la première ligne en double hauteur si l'afficheur utilisé supporte cette option.

Affichage de l'horloge

Affiche l'horloge sur la première ligne et la date/temp. sur la ligne du dessous.
