Pilote sans fil WIOPi_01 sur la base d'un Raspberry Zero.


Copyright Rob Versluis et Peter Giling


wiopi_01_pict03.jpg wiopi_01_pict04.jpg

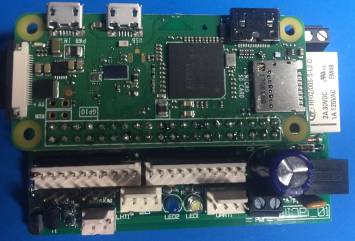

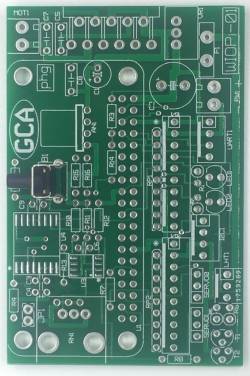

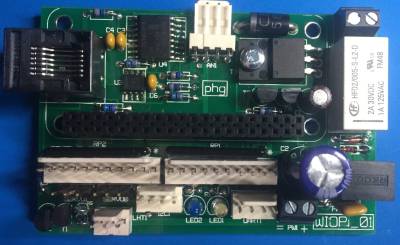

La carte de base seulement L'unité totale avec le Raspberry Zero au dessus Le circuit imprimé professionnel


Description

L'idée générale WIO a été réparti jusqu'à présent dans un bel assortiment de modules.
Mais les modules ont tous été basés sur la famille Arduino.
Le nouveau développement du Raspberry Zero, prouve que d'autres fabricants peuvent faire de même.
Cette unité utilise le Raspberry Pi Zero comme base, ce qui le rend facilement compatible avec les cartes Arduino.
L'unité est en principe développée pour être utilisé avec les locomotives à l'échelle G.
Mais pour faire cela à une autre échelle, il y a une chose qui devrait être différente.
Le Zero prend quelques secondes pour démarrer, et un mauvais contact sur les rails causerai
un arrêt de la locomotive pour quelques secondes.
Pour éviter cela, et également pour éviter le besoin de nettoyer vraiment sérieusement les rails avant que nous puissions jouer dehors,
la décision a été prise d'utiliser une batterie rechargeable dans la locomotive.
Mais une locomotive nécessite plus qu'un simple moteur.
Le WIOPi-0 a plusieurs autres commandes embarquées.
Cette unité est la première qui nécessite également des composants CMS.
Nous essayons d'éviter cela ne plus possible, mais le convertisseur A/D en particulier n'est
plus disponible sur le marché en boîtier DIL-16, donc il n'y avait pas d'autre choix.
Mais ce type SO-16 est assez facile à souder avec "3ème main" ferme et un fer à souder de bonne qualité.

Caractéristiques

  • Sortie pour le contrôle de 2 servos, des portes ou des pantographes peuvent être mis en mouvement.
  • Bien sûr des sorties pour les lumières avant et arrière. (sortie led en standard, mais applicable à d'autres éléments)
  • I2C pour connecter diverses autres options, même un afficheur
  • 2 entrées analogiques pour mesurer tout ce qui serait intéressant.
  • Pilote RocNet embarqué.
  • Entrée série pour connecter une unité RFID comme le ID12LA. Cela annulera le besoin de contacts de rétro-signalisation et beaucoup de câblage pour cela.
  • Pont en H L6203 embarqué pour le pilotage de moteurs.

Les fichiers matériel
