GCA08 Alimentation universelle haut rendement 1 ou 3 Amp

SommaireMatérielsGCA


Par Peter Giling

Description

À de nombreux endroits sous le plateau du réseau ferroviaire, nous avons besoin de toutes sortes d'alimentations continues.
Acheter des blocs secteur est une option, de nos jours beaucoup d'entre elles ont un haut rendement, cela veut dire que peu d'énergie s'évapore en chaleur.
Malheureusement beaucoup de ces blocs secteur ne donnent pas ce qu'ils promettent.
De plus, la chose très ennuyeuse à propos de ces blocs secteur sous votre plateau est le fait que vous ayez ici également du 230V.
Et plus exactement, spécialement parce que les enfants aiment aider leurs parents dans ce merveilleux passe-temps, ceci n'est pas à encourager.
La meilleur option est de faire courir une ligne de faible tension alternative de 16V sous le plateau et de l'utiliser.
Cette alimentation vous donnera cette possibilité et pourra être mis en place de différentes façons et avec différentes tensions, soit réglable ou fixe.
Pour une entrée de courant alternatif, elle doit être au moins à la même tension que la tension de sortie désirée.
Si vous faites courir une ligne en courant continu sous le plateau, elle devra être au moins de 2 Volts plus élevée que la tension de sortie.
Les versions à tension ajustable peuvent aller au plus bas à 1,25 V, jusqu'au maximum de la tension d'entrée que vous lui avez fourni.
Le régulateur de l'alimentation à découpage a un très haut rendement.
En moyenne le rendement sera supérieur à 80%.

Il y a deux unités disponibles:

  • GCA08-1 sortie 1 Amp, size 40x22 mm
  • GCA08-3 sortie 3 Amp, size 40x62 mm

Les résultats finaux

GCA08-3 l'unité 3 Amp GCA08-1 l'unité 1 Amp
Pour les deux unités une carte de qualité professionnelle est disponible

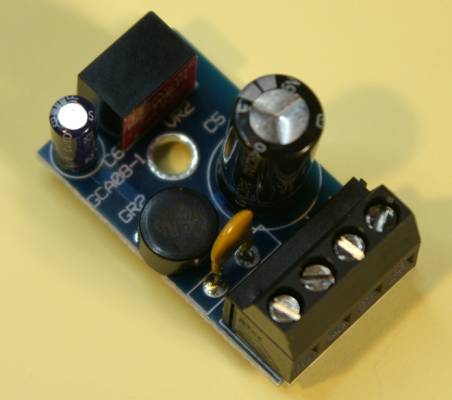

GCA08-1, sortie 1 Amp

Cette alimentation simple peut être utilisée de différentes façons.
Si vous installez un régulateur standard LM78xx, elle peut fournir pleinement 1 Amp quand le régulateur est suffisamment refroidi.
Sans dissipateur thermique, cela est très dépendant de la tension d'entrée et du courant utilisé, à voir jusqu'où vous pouvez.
Si vous allez trop loin (le régulateur devient trop chaud) le régulateur s'arrêtera.
La tension de sortie peut être entre 3,3 et 24 Volts.
C'est le moyen le moins cher.
Si vous utilisez un régulateur R-78Ex.x, aucun refroidissement n'est nécessaire, et la pleine charge est disponible.
Aucun configuration externe est nécessaire, depuis que cette puce très efficace est disponible dans la plupart des tensions fixes communes.
Le courant de sortie maximum est de 0.5 ou 1A, l'entrée pour le transformateur peut être de plus de 20V en alternatif ou de 24V en continu.
Un total de 6 composants sont situés sur cette carte.
L'efficacité avec cette puce d'alimentation est supérieur à 90%, ce qui rend le refroidissement totalement inutile.

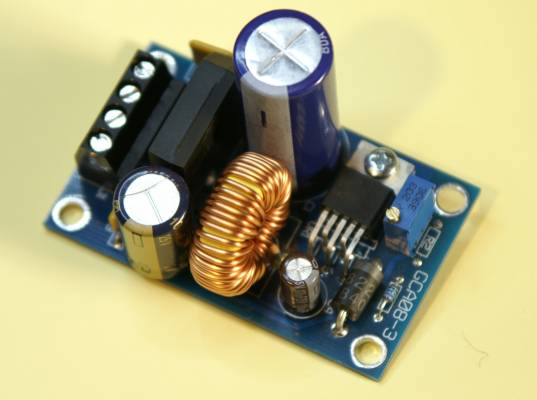

GCA08-3, sortie 3 Amp à tension ajustable

Cette carte pourra fournir un courant de 3 Amp à une tension choisie.
Référez vous s'il vous plaît aux tableaux plus bas pour la sélection de la bonne tension de sortie.




Matériel

Sélection de la tension de sortie.

Cette carte peut être équipée pour une sortie de 1 A max, ou 3 Amp, selon la puce choisie.
La tension d'entrée maximale pour toutes les configurations:
en courant continu 30 Volt
en courant alternatif 24 Volt
Pour un calcul correct du transformateur nécessaire, voir le lien suivant Quel transformateur?.

Tableau de sélection pour des courants et tensions variés.
Sortie (V) VR1 pour 1 Amp VR1 pour 3 Amp R1 R2 P1
1,24 LM2575T-adj LM2576T-adj x pont* non
3,3 LM2575T-3,3 LM2576T-3,3 x pont* non
5 LM2575T-5 LM2576T-5 x pont* non
12 LM2575T-12 LM2576T-12 x pont* non

* *pont veut dire qu'il faut insérer un pont de liaison (bout de fil).

Les autres tensions peuvent être atteintes en installant une résistance R1 et un petit potentiomètre ajustable de 20K.
Sortie (V) VR1 pour 1 Amp VR1 pour 3 Amp R1 R2 P1
1,24-12 V LM2575T-adj LM2576T-adj 1 KΩ no 20 KΩ


Avec cette configuration la sortie sera ajustable de 1,24 V au maximum de 26 V dépendant de la tension d'entrée.

Utiliser un potentiomètre augmente le risque d'un changement de la tension de sortie après un certain temps.
Les potentiomètres ne sont jamais stable sur le long terme.

Ce tableau montre des tensions variées, mais non ajustable.
Vsortie (V) VR1 pour 1 Amp VR1 pour 3 Amp R1 R2 P1
6 LM2575T-adj LM2576T-adj 1 kΩ 3,9 kΩ* non
8 LM2575T-3,3 LM2576T-3,3 1 kΩ 5,6 kΩ non
9 LM2575T-3,3 LM2576T-3,3 1,8 kΩ 12 kΩ non
10 LM2575T-5 LM2576T-5 1,2 kΩ 8,6 kΩ non
16 LM2575T-12 LM2576T-12 1 kΩ 12 kΩ non

Les valeurs dans ce tableau sont des valeurs approchées.
Beaucoup plus de valeurs exactes peuvent être atteintes en utilisant des résistances métalliques de 1% de la série 96.

Les résistances sont calculées grâce à la formule suivante.

R2 = R1 x ( ( Vsortie/1,24) -1) Ω
N.B. Le potentiomètre n'est pas installé.

Fusible F1

TOUJOURS INSTALLER UN FUSIBLE !!!!!!!!!!!

Ne pensez pas que ce n'est pas nécessaire, parce que même des petites erreurs peuvent provoquer un incendie.
Avec le fusible PTC assemblé, vous serez toujours en sécurité, et n'aurez jamais à vous soucier de devoir le remplacer.

Aussi le fusible doit être adapté au courant de sortie désiré.
En général les valeurs pour le fusible réarmable (multifuse) devraient être:
Pour 1 Amp en sortie utiliser un fusible de 0,5 - 0,8 Amp.
Pour 3 Amp en sortie utiliser un fusible de 1,5 - 1,85 Amp.

Quel transformateur ?

En fait le transformateur devra avoir les caractéristiques suivants:
Tension secondaire: au minimum égale à la tension de sortie.
Puissance (en VA) Minimale (V x A x 1.2), ici:

  • V = Tension de sortie en Volt
  • A = Courant de sortie en Ampère.

Il est possible d'utiliser une alimentation continue.
La tension d'entrée devra être au moins de 3V plus haut que la tension de sortie.
