GCA141c La carte capteur et emetteur.

SommaireMatérielsGCA


Par Peter Giling

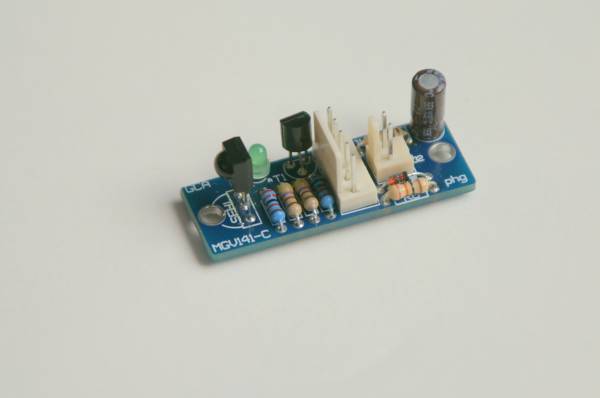

la led IR, non vivsble sur cette photo,
devra être branchée sur J2
Le connecteur à 5 broches est branché au GCA133 ou au GCA141

Pour éviter tout problème sur les connexions plus longues entre le capteur et la carte GCA133 ou GCA141, le capteur est monté sur une petite carte pilote.
En cas d'utilisation pour le compteur d'essieux GCA141, l'extérieur de la led IR, positionné entre les rails, est susceptible d'être court-circuité sur les rails par des roues de train.
Des précautions ont été faite pour éviter ce qui pourrait causer des dommages à la led IR, ou à tout autre éléments du système.
Un filtre d'alimentation supplémentaire est sur la carte, pour être sûr que le capteur fonctionne selon les spécifications.
La led IR peut être branchée sur J2, ou peut être montée directement sur la carte, à la place de J2.


Matériels de la carte capteur et émetteur GCA141-c

Les schémas
Le circuit imprimé et l'emplacement des composants
La liste des composants
N.B. Les circuits imprimés de fabrication personnelle ne sont pas supportées!
