GCA189-b Commutateur d'alimentation principale pour pont transbordeur

Description

Quand on déplace le pont transbordeur, et soit avec des contacts par frottements ou des carte GCA198 installées, les trains
qui sont sur le pont transbordeur, seront alimentés pendants de courts moments.
Je n'aime pas cela, spécialement quand les modules son sont activés.
Donc j'ai besoin d'un commutateur général pour couper le pont transbordeur, quand il se déplace.
Cette carte fourni cela.
Le relais 12V est alimenté via un régulateur 12V par l'alimentation des rails, et activé avec le signal 'Prêt' du pont transbordeur du GCA145.
Deux connecteurs facilitent la mise en place de cette carte entre la carte commandante GCA50 (ou CAN-GC2/GCA_PI02)
et le GCA145 J5.

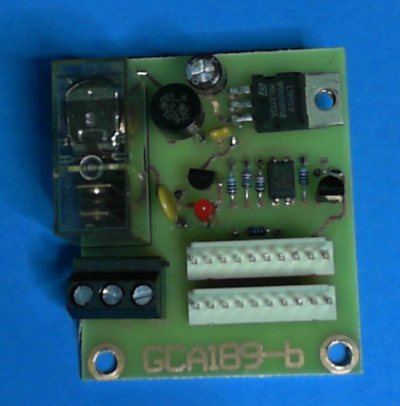

Le commutateur principal intégré

Les fichiers matériels
