HSI-88-RS232
| Nach Alternativen wie Tams Zeus suchen. Hinweis auch weiter unten auf dieser Seite |
LDT's High Speed Interface für den Anschluss des S88-Rückmeldebus an einer RS232 Schnittstelle
Einstellungen
Schnittstellenkennung
Meistens wird HSI-88 als zweite Schnittstelle nur für das Lesen von Rückmeldern verwendet.
Dafür ist es notwendig, die Schnittstellenkennung einzustellen, um die Rückmelder in der plan.xml-Datei zu verbinden, wie es im Kapitel Mehrere Zentralen beschrieben ist.
Gerät

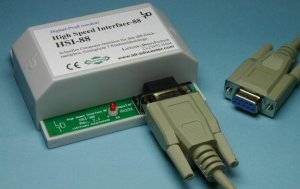

Das HSI-88 wird mit einem 9pol. seriellen Kabel geliefert.
Die Port-Einstellung erfolgt je nach verwendetem Anschluss.
Falls ein Computer keinen seriellen Anschluss besitzt, kann ein empfohlener USB zu RS232 Konverter verwendet werden, der unter Linux meistens als "/dev/ttyUSB0" und unter Windows z.B. als "COM3" oder "COM4" konfiguriert wird.
S88 Kette
Anzahl der 16-Port-Module, die an jeder Kette angeschlossen sind.
Hinweis:
Die erste Adresse des ersten Moduls jeder Kette folgt unmittelbar auf die letzte Adresse des letzten definierten Moduls der vorherigen Kette.
Das gilt auch, wenn tatsächlich weniger Module angeschlossen werden, als definiert sind.
Beispiel:
Wenn für die erste/linke Kette drei Module definiert sind, ist deren letzte Adresse = 48
Bei der zweiten/mittleren Kette ist dann die erste Adresse = 49
Tams s88-BiDiB-Link/ZEUS im HSI-Modus
- Typ: RS232
- Baudrate: 9600
- an "Bus 1" (mittlerer Anschluss) angeschlossene Module müssen als "S88 Kette Links" konfiguriert werden
- an "Bus 2" angeschlossene Module müssen als "S88 Kette Mitte" konfiguriert werden
- an "Bus 3" angeschlossene Module müssen als "S88 Kette Rechts" konfiguriert werden.
Die Tabelle zeigt die unterschiedliche Zuordnung der S88-Ketten von HSI88 (LDT) und ZEUS (Tams) zu den Einstellungen im Dialog.
| HSI88-Dialog | |||
|---|---|---|---|
| S88 Kette | Links | Mitte | Rechts |
| HSI88 (LDT) | LEFT | MIDDLE | RIGHT |
| ZEUS (Tams) | Bus 1 mitte | Bus 2 links | Bus 3 rechts |
Optionen
Verzögerung
Wenn aktiviert, melden die Rückmelder erst nach dieser Verzögerung aktiv "low", um unerwünschte Ereignisse durch schlechten Kontakt der Räder zu vermeiden.
Die Verzögerung wird erneut auf diesen Wert gesetzt, wenn es für diese Zeit "high" war.
Der max. Wert ist 2000 ms, der auch bei anderen Rückmeldegeräten empfohlen und verwendet wird.
CTS
Option für selbstbau-kompatible Geräte zur Abschaltung des Hardware-Handshake.
