mgv146-nl

GCA146 handbediening voor GCA145

ContentHardwareGCA


Door Peter Giling

Beschrijving

De functie van deze unit is tamelijk eenvoudig.
Voor een goede zichtbaarheid van enige afstand, zijn 2 grote 7-segment displays geplaatst.
Verder is er een incrimental schakelaar aanwezig voor positie keuze en afregeling.
In normaal bedrijf zal een positie kunnen worden gekozen door het draaien van de incrimental schakelaar.
Door het indrukken van de knop zal de tt/fy naar de gekozen positie gaan.
Als op programmeer mode wordt omgeschakeld, is dat zichtbaar door een van de twee punten op het display.
In dat geval kan met de incrimental schakelaar de positie van de tt/fy exact worden afgesteld, of het in te stellen menu worden gekozen.
Twee I2C chips krijgen de positie info van de GCA145 print.
De kabel tussen GCA146 en GCA145 kan maximaal 1 mtr bedragen.

Het prototype

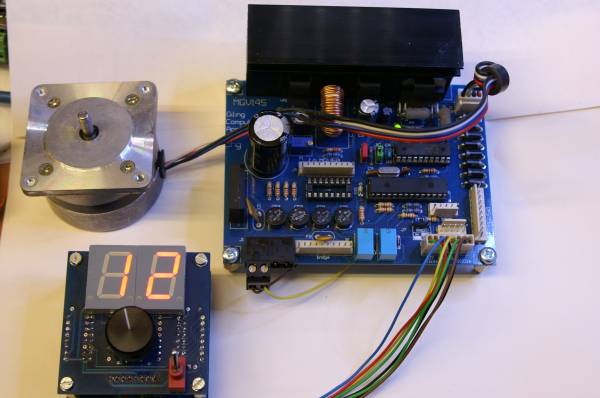

a combination of GCA145 with GCA146 and stepmotor for test The board is ready for final test

De hardware

Vanaf GCA145 Version NV1.5+, S2 , R17 en Led zijn niet meer nodig.

Openbare bestellijst van Reichelt
