GCA50 LocoNet® E/S

Introduction

Le GCA50 est basé sur le modèle LocoIO de John Jabour et peut être utilisé pour toutes sortes d'entrées/sorties dépendantes des pilotes ou des détecteurs. Le micrologiciel (firmware) est principalement compatible avec LocoNet PE.
Il diffère du LocoIO par sa taille et dispose d'autres connecteurs pour plus de robustesse et de flexibilité, qui était aussi la raison pour commencer nos propres développements.
Sans aucun modules satellite supplémentaires les entrées/sorties sont à 5V et seulement à utiliser avec des LEDs faible courant et des contacts reed (ILS), ainsi que des détecteurs opto-isolées.
En utilisant différents (type sub-D standard) connecteurs, il n'y a aucune chance d'avoir des faux contacts, et aussi nous pourrions avoir notre propre choix d'alimentation du système.
GCA50 est complètement compatible avec Loconet, excepté pour l'alimentation. Les unités Loconet Standard sont fournis par la sortie Railsync, GCA50 requiert une alimentation continue (DC).
Les 16 lignes du GCA50 peuvent être utilisé en entrée ou en sortie.
Ainsi les interrupteurs (pour allumer/éteindre toutes sortes de lumières, leds, relais moteurs etc n'importe où sur le LocoNet), les buttons poussoirs (i.e. pour les aiguilles) et les Leds doivent être connectés directement. La configuration pour tout cela, peut être faite à l'intérieur du programme de rocrail.

Un large choix de différentes interfaces sont disponibles (voir Les cartes GCA ) pour connecter des servo-moteurs, des portes infrarouge, des détecteurs de courant, des bobines d'aiguilles (simple ou double) etc.
Pour plus d'information sur la programmation des GCA50, se référer s'il vous plaît à la programmation E/S LocoNet®.

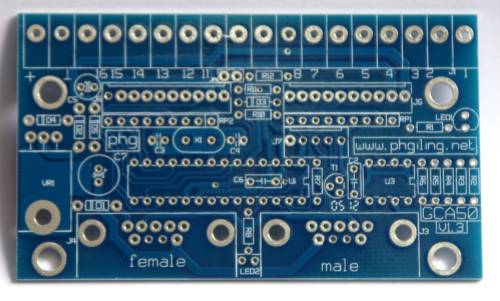

Le circuit imprimé GCA50

Le résultat construit

Un ami utilisateur de cartes GCA-LocoNet a fait une photo de son travail:

Le manuel complet en anglais

Fichiers

Remarque

Les anciennes versions, comme le GCA50d, ont la position inversée U3 (encoche à gauche).

Configuration

Cavalier Ouvert Fermé
JP 1 Repport de l'état des entrées au démarrage Pas de repport au démarrage


Utiliser la Boite de dialogue de Programmation pour configurer les Entrées/Sorties.
L'adressage est du type PADA.

Contacts Reed (ILS) et capteurs à effet Hall

Les contact Reed et les capteurs à effet Hall peuvent être utilisés comme détecteurs de positionnement.
Cependant, puisque l'information du contact à l'intérieur du GCA50 est agencée de telle sorte que l'unité
est faiblement sensible aux distorsions, la longueur de pulsation minimum accepté par le GCA50 est de 80 millisecondes (0.08 secondes).
En plus de cela, les contacts reed -contacts donnent généralement plus d'une impulsion lorsqu'ils sont activés, connu sous le non de 'contact rebond'.
Pour ce mode de détection, une pulsation de substitution spécial est disponible.
Pour plus d'informations s'il vous plaît regarder le GCA173.

Une grande variété d'unités périphériques à choisir

Avec le GCA50 comme base sur le réseau LNet, vous avez 16 ports E/S, qui peuvent être utilisé en entrée ou en sortie.
La sortie, venant tout droit du microprocesseur, est limitée à 5V et 25 mA.
Pour juste piloter des leds directement connectés, c'est plus que suffisant, mais de nombreux dispositifs dans l'environnement du réseau ferroviaire ont besoin de plus de puissance.
Pour cela il y a une large sélection de tampons, pour faire ce dont vous avez besoin.
Ces unités peuvent être connectées directement au GCA50 avec un connecteur 10-contacts.
Quelques exemples:

  • GCA76 sorties max 2A pour le pilotage de charges importantes comme les aiguillages Marklin.
  • GCA77 son petit frère, avec 0,5 Amp max sur chaque bobine.
  • GCA93 détecteur de courant octal avec connections protégées par fusible.
  • GCA94 détecteurs avec très faible courant de perte octal pour courants élevés.
  • GCA107 8 relais pour multiples usages.
  • GCA136 4 Servomoteurs avec retour d'informations séparés pour aiguillages.
  • GCA133 4 portes IR.
  • GCA173 Capteur à effet Hall ou entrées contacts ILS pour retour d'information.

Etc.

Connexions

Connecteur J3(mâle), J4(femelle) Loconet DB9

Le meilleur câble approprié pour cette connexion est un câble Ethernet CAT5.

Contact DB9 Fonction LocoNet Couleur du câble Ethernet
1 GND bleu + bleu/blanc
2 Railsync - orange/blanc
3 signal LocoNet® vert
4 Railsync + orange
5 alimentation +V marron
6 GND vert/blanc
7 n.c. non connecté
8 n.c. non connecté
9 alimentation +V marron/blanc

Pour éviter tous problèmes, connecté les fils selon ce tableau.

Changer les couleurs des fils peut causer des erreurs.

Les câbles 'rallonge' Rs232 standard entièrement câblés mâle/femelle sont permis, mais jusqu'à une certaine limite.

On n'a aucune expérience sur le nombre pouvant être utilisées, mais un peu ne doit pas déranger la communication, mais il est loin d'être en mesure de conduire la totalité des 3 ampères du GCA85 ou du GCA101!

Connecteur borniers à vis J1 + J2

port LocoIO bornier#
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10 10
11 11
12 12
13 13
14 14
15 15
16 16
GND 17
+5V 18

Connecteur PSK

NOTE IMPORTANTE !!!!!!
Certains utilisateurs semblent mieux si connaître, et soudent directement les fils sur les contacts du circuit imprimé.!
Cela est totalement inacceptable !!
Les fils peuvent facilement se cassés, et causer beaucoup de dommages dans de nombreux cas.
Alors utiliser des connecteurs !!!!!
Afin de faciliter la fabrication de ces câbles, il est aussi possible d'acheter l'outil nécessaire, pour créer des câbles PSK.
Les meilleurs fils à utiliser avec les connecteurs PSK font 0,25 mm².
Cette pince spéciale sera vendue au prix 20,00 € si elle est commandée en même temps que les kits complets. crimpzange.jpg
Il suffit de demander à peter.
Deux options possibles peuvent être utiliser pour cette connexion. (voir la photo ci-dessus)

Option 1 (à gauche sur la photo)

Ce câble doit être fait avec du fil de 0,25mm.

Quantité Matériels fournisseur
2 PSK254/10W www.reichelt.de
1 Contacts PSK (paquet de 20 pièces) www.reichelt.de
1 Outil de sertissage Psk www.reichelt.de
Attention!:

Les fils ne sont pas croisés miroités c'est-à-dire connecter le contact 1 au contact 1 , etc.

Option 2 (à droite sur la photo)

Câble nappe 10x2 + connecteurs.
Le côté sans encoche s'adapte facilement.

Quantité Matériels fournisseur
2 PFL 20 www.reichelt.de
1 Câble nappe AWG 28-20G 3M www.reichelt.de
1 Outil de sertissage MWZ 214 www.reichelt.de

Connecteur 10 contacts J5

port LocoIO Contact #
+5V 1
GND 2
1 3
2 4
3 5
4 6
5 7
6 8
7 9
8 10

Connecteur 10 contacts J6

port LocoIO Contact #
+5V 1
GND 2
9 3
10 4
11 5
12 6
13 7
14 8
15 9
16 10


Fonctions des Leds

LED Signification Couleur État Indications Suggestion
1 alimentation 5V Verte toujours allumée alimentation OK
2 LocoNet Rouge Éteinte Pas d'activité LocoNet
Allumée Défaut Loconet Configuration J1 de GCA101?
GCA85 SW1.1 ON ?
Clignotante Activité LocoNet

La LED3 n'existe plus depuis la version 1.3.

Connexion directe des leds sur les sorties

Configuration du GCA50

Le MGV50 à besoin d'un configuration pour chacune des 16 connexions d'entrées/sorties.
La configuration est complètement standard avec les articles Loco-I/O.
Rocrail a la possibilité intégré pour le faire.
Premièrement, la puce du GCA50 a besoin d'une adresse dédiée, qui consiste en deux nombres : l'adresse basse (Low adress) et la sous adresse (Sub adress).
Chacun peut être un nombre entre 1 et 126.
Avec ces octets d'adresse dédiée, il est toujours possible de modifier la configuration du GCA50, alors qu'il est connecté avec d'autres.
Les numéros d'entrées (retour) et les numéros du bloc de détection sont possible de 1 à 2048.
Les numéros de sorties sont possible de 1 - 2048 (notation FADA).

Remarques

Être sûr de monter les connecteurs sub-D femelle et mâle dans la bonne position.
Le connecteur mâle avec ses contacts est monté du coté droit, le connecteur femelle avec sa prise est monté du coté gauche.
Les connecteurs 6 AKL012-03 doivent être assemblés ensemble, avant de les monter sur le circuit imprimé, sauf si vous utilisez seulement J5 et J6.
Dans le cas où le GCA76 ou GCA77 sont utilisés, connectés soit à J5 ou J6, il est préférable de ne PAS monter RP1 ou RP2 correspondant.
Cela évitera que les bobines des aiguilles réagissent à la mise sous tension.


Connexion direct du GCA50 à l'Intellibox, le Twincenter ou le Digitrax

Le GCA50 est également approprié pour une connexion direct aux systèmes mentionnés ci-dessus, sans le besoin du GCA85 ou GCA101.
La connexion à l'IB pour cela est le LocoNet T, parce que la sortie B n'a pas l'alimentation suffisante disponible.
Pour arriver à cela, un câble doit être fabriquer avec un connecteur RJ12 d'un coté et de l'autre coté un connecteur Sub-D 9 broches femelle.

Les connexions doivent être faites suivant la tableau suivant.

Contact femelle sub-D9 (GCA50) contact RJ12 Fonction
1 2 ou 5 Masse
3 3 ou 4 Signal
5 1 ou 6 +12V


Notes:

Sur la connexion T de l'IB, la capacité maximum de l'alimentation est de seulement 500mA.
Twincenter a besoin d'être mise à jour vers la Version 1.1 pour activer les réglages de l'Interface de Syntax = LocoNet.

Demande de plus de puissance.

Certains périphériques connectés, comme le GCA107 avec 8 relais, peuvent nécessité plus de puissance,
entraînant une surchauffe du régulateur VR1.
Dans ce cas, VR1 peut être remplacé par un R-78e5.0, qui peut fournir le courant nécessaire sans surchauffer.
Des questions? Demandez à Peter.
