Par Peter Giling

**Sujet très important**

Peter Giling a développé un grand nombre circuits imprimés utiles, tous fait pour un assemblage par soi-même.
Cette assemblage par soi-même inclura en faite que le monteur / installateur de ces unités doivent se conformer aux normes CE.
Tant que le monteur est le seul utilisateur de ces unités assemblées, il n'y a guère de problème,
mais dès que d'autres personnes sont impliquées, on devra être conscient du fait.
Presque tous les modèles restent en dessous de 42 volts et atteigne au maximum 3 Amp, ce qui permet de se conformer au niveau bas de la réglementation CE.
Mais cette unité est faite pour fournir plus de 3 Amp, donc soyez très prudent avec cela.
L'unité, comme fourni en standard dans le kit, n'est pas capable de fournir plus de 2A en courant alternatif au total.
Si vous en voulez plus, vous devrez changer le fusible F1, et le changement de cela est de votre responsabilité.
Peter Giling ne pourra pas être tenu comme responsable de toute faute dans la conception ou l'installation.
Si vous n'êtes pas sûr de pouvoir vous conformer aux recommandations et/ou les normes CE, veuillez s'il vous plaît vous abstenir de changer quoi que ce soit dans cette unité et vous serez parfaitement en sécurité.
Au cas ou vous auriez besoin de plus de conseils, contactez Peter.

Description

Certains actionneurs d'aiguille ont besoin de plus de puissance qu'une interface standard comme le GCA ne peut fournir.
Un exemple est l'actionneur double bobine Peco, et également les actionneurs Märklin 74490 et 7549.
Reportez-vous à la liste plus bas pour divers aiguillages.
Avec cette interface, le commutateur interne de ces actionneurs d'aiguille peut être ponté. Cela permettra d'améliorer la fonction de celui-ci.
Merci aux options de LocoNet ou de MERG-CBUS, tout ce que vous avez à faire est de programmer le GCA50 / CAN-GC2 / GCA_PI02 en sortie à impulsion matériel. ( voir en bas de cette page )
Cela prendra soin de la bobine de l'actionneur qui ne sera alimentée que pendant environ 0,2 secondes.
Les transistors de puissance Darlington T1..T8 sont de type 10 Amp.
Avec des transistors P-FET on peut aller plus loin que ça.
L'unité est isolée électriquement du GCA50 / CAN-GC2 / GCA_PI02 par opto-coupleurs.
La carte a besoin d'une alimentation supplémentaire de 16V alternatif avec une puissance minimum de 24 VA.
Tous les actionneurs n'ont pas réellement besoin de cette tension élevée. Toujours se référer aux propriétés sur la notice.
Une alimentation alternative (transformateur) est utilisée pour alimenter cette interface et se traduira par une tension continue plus élevée aux aiguillage.\\
Voici un calcul approximatif pour cela:
tension continue de la carte = (1,4 x tension alternative du transformateur) - 1,3
Avec du 16V alternatif connecté, la tension sur la carte sera de 1,4 x 16 - 1,3 = 21,1 Volt.
Considérez s'il vous plaît que dans la pratique cela sera légèrement plus élevé quand le transformateur ne sera pas en charge.

Mesure de sécurité

Un court-circuit sur une des sorties et le fusible F1 disjonctera.
Il se réinitialisera lui-même après que le problème est été résolu, ou que l'alimentation alternative est été coupée.
Avec les kits complets, un fusible de 1,8 Amp est inclus, ce qui est la disjonction normale quand plus de 3 Amp est absorbé.
Ce fusible peut être changé par des valeurs plus fortes, mais jamais plus que 3 Amp.
En faisant cela, cela sera de votre propre responsabilité.

Le résultat finale


Le matériel du GCA76

La dernière version avec des transistors P-Fet.

La carte ne change pas, mais la liste des composants est légèrement changée pour utiliser des transistors de puissance P-Fet.
Le résultat est un courant plus fort avec une production de chaleur moindre sur le circuit imprimé.
Les changements sont:

  • Rp3,RP4,Rp5,RP6 sont changés à 10 KOhm.
  • D1..D8 ne sont plus nécessaire (mais peuvent restées sur la carte si elles sont déjà assemblées).
  • T1 .. T8 changés par des IRF 9Z34N.


Fichiers précédents de la carte MGV76

Câble pour GCA50 / CAN-GC2 / GCA_PI02 / GCA_pi03

se référer à: **Connexion des interfaces**

Intensité connue des bobines d'aiguillages

Pour des informations détaillées sur les différentes marques de solénoïdes d'aiguillages se référer s'il vous plaît à cette page

Instructions pour le contrôle du GCA76

Le GCA76 doit être activé avec une impulsion positive.
Cela signifie que l'alimentation sera de 5 volt en entrée, qui sera coupée rapidement ensuite.
Sur le GCA76 lui-même, il n'y a pas de périphérique électronique qui prendra soin de cette arrêt.
Les décodeurs d'aiguillage standard habituellement (il y a des exceptions) n'ont pas également cette facilité.
L'arrêt est fait par logiciel dans les centrales digitales ou les programmes, qui activera la bobine, et qui la désactivera après approximativement 200 millisecondes.
Avec un GCA76 connecté au GCA50 /CAN-GC2 cela peut être fait par le matériel GCA50 / CAN-GC2 lui-même.
Les exemples ci-dessous montre comment les réglages doivent être faits.
IMPORTANT:

:!:Il est essentiel de faire les réglages du GCA50 / CAN-GC2 / GCA_PI02/03 en premier, avant de brancher les actionneurs!
:!:Toujours couper puis remettre sous tension le GCA50 / CAN-GC2 après la programmation!
Le meilleur moyen pour vérifier si la programmation est bien faite, et que les impulsions fonctionnent, est d'utiliser une petite ampoule de 12 volt (d'automobile ) pour vérifier chaque sortie.
Chaque sortie doit allumer brièvement l'ampoule à l'activation.
:!:IL EST TRÈS IMPORTANT D'EFFECTUER CE TEST AVANT DE BRANCHER LES BOBINES D'AIGUILLE!
La dernière version du GCA76, comme décrit ci-dessous, possède des Leds sur la carte, connectées à la sortie.
Cela permet de vérifier facilement, avant de brancher les bobines.

Exemple de configuration du GCA50:
Réglage du GCA50 Le GCA76 est branché au connecteur J5 du GCA50
J6 sur le GCA50 est utilisé pour la connexion
du détecteur de courant GCA93.


Exemple de configuration du CAN-GC2:
Les premiers 8 ports sont configurés pour contrôler 4 aiguillages (8 bobines)
Les adresses des aiguilles dans Rocrail sont réglées sur 25,27,29,31
Les ports 9-16 sont réglés pour être connectés
avec le détecteur de courant GCA93 (Adresse 1-8)

Le GCA76 est branché au connecteur J4 sur le CAN-GC2
Le GCA93 est branché au connecteur J3 sur le CAN-GC2

Utilisez le bouton de test
changera la position de l'aiguille pour chaque commutateur.


Exemple de configuration de RocNet GCA_PI02 ou GCA_PI03 pour le GCA76/77

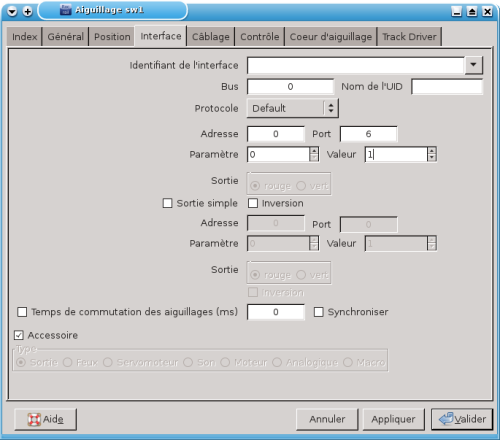

Exemple de configuration pour Rocrail

La sortie 6 est utilisée pour commander cette aiguillage.
Réalisez s'il vous plaît que l'adresse 7 est utilisée pour la deuxième bobine.

Utilisation du GCA76 pour des fonctions d'éclairage

Le GCA76 est aussi approprié pour des fonctions de commutation sur votre réseau, comme l'éclairage.
La programmation est seulement un peu différente sur le GCA50 / CAN-GC2 / GCA_PI02, parce que vous avez besoin d'une commutation, et pas d'une impulsion.
Considérez s'il vous plaît que l'intensité totale délivrée par l'ensemble des 8 connexions ensemble, ne doit pas excéder 5 Amp.
Le fusible devra également être adapté à cet usage.
