MGV76 Interface voor wisselspoelen met hoge stroom

InhoudHardwareMGV

By Peter Giling

Beschrijving

Sommige wisselaandrijvingen vragen veel meer stroom dan een normale wisseldecoder of een interface als de MGV77 kan leveren.

Een voorbeeld daarvoor is de PECO aandrijving met dubbele spoel, en ander voorbeeld is Märklin 74490 of 7549.

Hieronder vind U een lijst met gemeten waarden. De lijst gemeten met normale instrumenten en hiervoor kan geen enkele aansprakelijkheid worden onleend.

Met de MGV76 interface, kan , mits aangesloten aan een MGV50, de interne eindschakelaars van de wisselaandrijving worden doorverbonden, waardoor meestal deze aandrijving beter functioneert.

Dankzij de optie in LocoNet, hoeft de mGV50 slechts te worden geprogrammeerd als pulse uitgang, waardoor afschakeling van de spoel na ca 0,2 Sec is gewaarborgd.

( zie ook onder aan deze pagina )

De power darlington transistors op de interface zijn 10 Amp types.

De interface is electrisch gescheiden van het LocoNet netwerk d.m.v. opto-couplers.

Een aparte voedingstrafo is nodig. Maximaal 16Vac en minimaal 24 VA.

Niet alle wisselaandrijvingen hebben en zo hoge spanning nodig.

Raadpleeg altijd de gebruiksaanwijzing van de aandrijving.

Een trafo , aangesloten als voeding voor de MGV76, zal altijd een hogere spanning opleveren voor de wisselaandrijving.

Door de gelijkrichter op de interface wordt de verkregen dc spanning hoger.

Hier volgt een berekening hiervoor.

dc on board = (1,4 x ac_of _trafo) - 1,3

met 15 Vac aangesloten, de dc op de print zal 1,4 x 16 - 1,3 = 21,1 Volt bedragen.

In de praktijk zal deze spanning nog wel hoger zijn, omdat een onbelaste trafo vaak nog wat hogere spanning afgeeft.

In geval van kortsluiting zal zekering F1 worden aangesproken. Deze reset zichzelf nadat sluiting is verholpen of voeding is afgeschakeld.

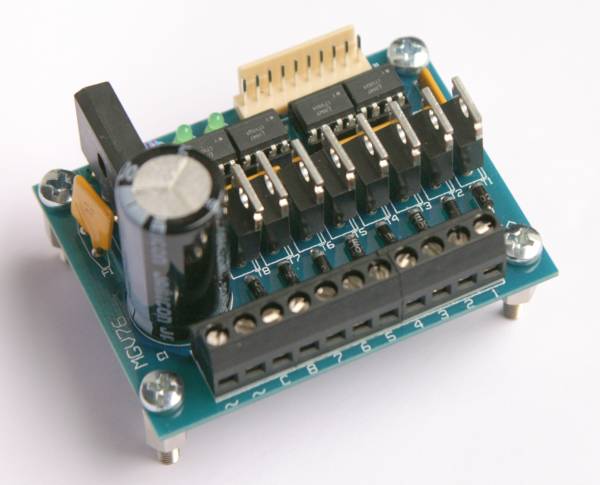

Het uiteindelijke produkt

Schema, print en aansluitingen

Het principe schema
Print tekeningen
Onderdelen lijst
Aansluitschema
N.B. Voor zelf ge-etste printen wordt geen ondersteuning gegeven!

Enkele gegevens over stroomverbruik van wissel spoelen

De onderstaande lijst geef een globale indicatie om te helpen de juiste interface te kiezen.

Bijna alle wissel aandrijf spoelen zijn gemaakt om te worden gebruikt met wisselspanning uit een transformator.

Als ze in een digitaal systeem worden gebruikt, zullen ze meestal met gelijkspanning worden bekrachtigd, tenzij het met relais wordt gedaan.

Het gebruik van gelijkspanning heeft tot gevolg dat er een wat hogere stroom door de spoel zal gaan.

Bij twijfel, altijd gebruik maken van de originele gebruiksaanwijzing van de wissel aandrijving.

Voor de duidelijkheid is ook de spanning opgegeven die gebruikt is om de stroom te meten.

Merk typenr Spanning (in Volts) Stroom ( in amps) opmerkingen
Maerklin C-rails 74490 18V 1,5
Maerklin K-rails 7549 18V 0,9
Roco 61195 18V 0,3 MGV77 is hier ook geschikt
Fleischmann 6421 18V 0,6
Fleischmann Piccolo 9182 16V 0,9
Trix Minitrix 14971 16V 1,2 Moet worden gebruikt met 12V (dit is mogelijk met MGV76)

Kabel naar MGV50

Aanwijzingen betreffende besturing MGV76

DE MGV 76 wordt aangestuurd met een positieve puls.
Dwz dat er even spanning komt de staan op de ingang, die daarna weer moet worden uitgezet.
De MGV76 heeft zelf geen electronica aan boord om een eenmaal ingeschakelde spoel ook weer uit te schakelen.
Dit afschakelen wordt in standaard wisseldecoders gedaan door de software die eerst de spoel aan schakelt en dan na ongeveer 0,2 seconden weer uit.
Is de MGV76 aangesloten aan een MGV50 of CAN-GC2, dan kunnen deze units zelf zorgen voor die afschakeling.
Zie onderstaande voorbeelden hoe die instellingen kunnen worden gemaakt.

Voorbeeld van instellingen in GCA 50
== BELANGRIJK : == Schakel altijd MGV50 uit
en weer aan na het programmeren!!!!!



Voorbeeld van CAN-GC2 instellingen:
De eerste 8 poorten zijn ingesteld voor besturing van 4 wissels (8 spoelen)
Adressen van wissels in Rocrail instellen op 25,27,29,31
Poorten 9-16 zijn ingesteld om aangesloten te worden
aan een GCA93 stroom detector (Adres 1-8)

GCA76 is gekoppeld aan J4 van CAN-GC2
GCA93 is gekoppeld aan J3 van CAN-GC2

De testknop veranderd telkens de wisselpositie.


Instel voorbeeld vor Rocrail

Output 6 en 7 worden gebruikt om de wissel te bekrachtigen.
