mgv91-nl

MGV Patch Panel

Beschrijving

Het patch paneel maakt het aansluiten van een losse bediening zoals FRED(I) mogelijk.
Het laat eveneens zien of de MGV50 voeding OK is en of er activiteit is op het LocoNet. De pdf file bevat de print van de componenten en koperlaag. Eventueel kan de print enkelzijdig worden gemaakt, er moeten dan 6 draadbruggen aangebracht worden.

Afbeeldingen

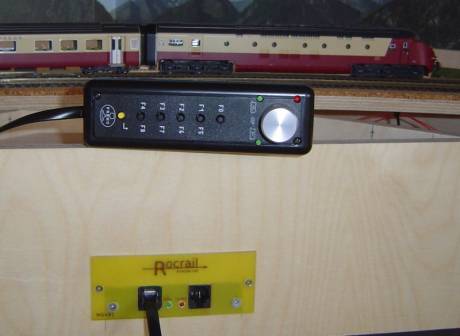

mgv91-front-1.jpg mgv91-front-2.jpg

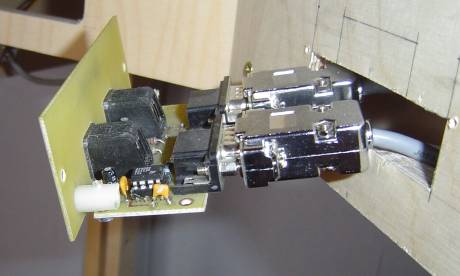

mgv91-front2pcb.jpg mgv91-mounted.jpg

Als het wat donkerder is



Bestanden

In this first version, the Railsync lines are connected via jumper or be connected to +13 Volts of the MGV LocoNet.

Jumper settings JU1 and Ju2
1+2 Railsync connected to RJ12
2+3 +13V LocoNet power connected to RJ12


Version 1.2

In versie 1.2 zjn de Railsync lijnen aangesloten. De jumper is een optie, en moet niet geplaatst worden voor Railsync toepassingen.

:!: Met een aangesloten jumper is een Railsync bron met de LocoNet absoluut verboden aansluiten. Dat zal de Railsync bron ernstige schade. :!:


FREDI

De FREDI heeft een voeding nodig daarom moet er een verbinding gemaakt worden van pin 5 op de D-SUB connector en pin 1&6 van de western connector.
Maak van deze oplossing geen gebruik als ook de MVG91 aangesloten wordt op het Digitrax Command Station!
