NCE

SommaireLes centrales de commandeNCE


Le support pour NCE a été démarré à partir de la version 622.


Protocole

Le protocole est simple, mais les détecteurs doivent être interrogés.
L'interface USB supporte seulement un sous-ensemble des commandes RS232 de la centrale de commande!

Manuels:


Systèmes supportés

  • Power CAB (USB)
  • Power House (RS232)

Les systèmes Power Cab requiert une carte interface USB séparée de NCE.

Les systèmes Power Pro (Power House) inclus un port série pour la centrale de commande. Si désiré un convertisseur série (RS-232) vers USB peut être utilisé avec le système Power Pro.

Caractéristiques

  • 28 et 128 pas de vitesse DCC
  • 28 fonctions
  • décodeurs¹ d'accessoire
  • voie de programmation
  • sondage AIU

¹) non testé, veuillez signaler tout problème pour aider l'équipe du projet.

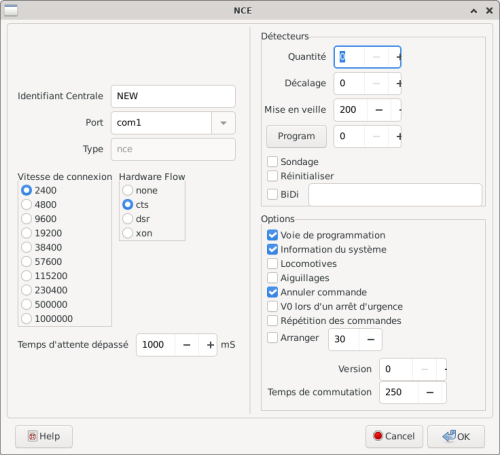

Configuration


Toutes les options non listées dans ce paragraphe ne sont pas utilisées pour cette centrale de commande.

Réglages de la ligne

  • Vitesse de transmission: 9600, 19200, 38400
  • Handshake: NONE
  • Appareil: Par exemple "com1, com4, /dev/ttyS0, /dev/ttyUSB0"

Options

Sondage

Activation du sondage AUI.

Version

(11.855+)

Version Type
0 RS232
1 USB

Le numéro de version est important pour le sondage des unités AUI. Le NCE USB utilise une commande différente pour le sondage…

Détecteurs

:!: Les diffusions AIU doivent être désactivés pour un bon fonctionnement.
Dans Rocrail, les adresses du détecteur peuvent être calculées à partir des adresses AIU: adresse du détecteur = adresse AIU * 16 + numéro de l'entrée - 1.

Quantité

Nombre de AIU(s) connecté(s) (module de détection 14 bit, max. 63)

Décalage

La première adresse AIU.
Si le premier AIU a l'adresse 10 alors le décalage doit être fixé à "10". Tous les autres AIU(s) doivent avoir des adresses consécutives (donc 10, 11, 12 etc).
