ORD-3-rc Universal Spaxbooster / DDX-Booster / DCC232-Booster 3A stabilisiert mit Railcom-Cutout

Das reale Teil

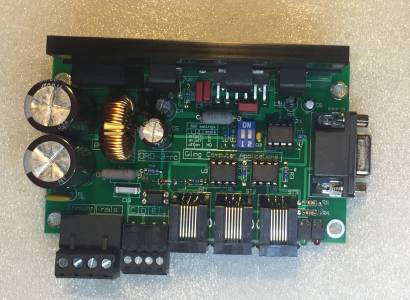

ord-3-rc_pict03.jpg ord-3-rc_pict01.jpg

Der Spaxbooster ist sehr bekannt, einfach im Gebrauch, mit einem gut stabilisierten Leistungs-Ausgang.
Ohne regulierte Stromversorgung im Booster ändert sich die Ausgangsspannung zu den Zügen mit der Anzahl der fahrenden Züge.
Auch geben verschiedene Transformatoren unterschiedliche Spannungen ab.
Deshalb ist der Original-Spaxbooster bereits mit einer geregelten Stromversorgung für 15V ausgestattet.
Aber diese Spannung kann nicht geändert werden, d.h. der Spaxbooster ist für den H0-Maßstab gemacht.
Der Typ der Stromversorgung generiert auch viel Wärme, speziell dann, wenn der Transformator mehr Spannung als erwartet abgibt.
Der ORD-3 hat ein weit effizienteres Schaltnetzteil und der Ausgang kann abhängig vom Maßstab an verschiedene Spannungen angepaßt werden.
Spannungen verschiedener Maßstäbe - entsprechend NMRA-DCC-Standard - sind:

Maßstab Spannung
Groß 18V
0, S, H0, TT 15V
N 12V

Die Einstellung des Ausgangs beim ORD-3-rc erfolgt durch DIP-Schalter.
ORD-3-rc mit Hilfe der Standard-LocoNet-Steckverbindung an einer Zentrale anzuschließen, benötigt nur zwei Drähte.
ORD-3-rc ist auch für einen direkten Anschluss an einem seriellen Port, USB<>RS232-Kabel oder auch Raspberry Pi verwendbar,
wobei auf dem angeschlossenen Computer DCC232 in Rocrail läuft.
Darüber hinaus ist ORD-3-rc für direkten USB-Anschluss adaptierbar und er hat den Standard-Cutout1) für die Verwendung mit RailCom-Dekodern.

An der Front sind drei Standard-LocoNet-Anschlüsse verfügbar.
Der Signal-Eingang des ORD-3-rc ist mittels ultraschneller Optokoppler galvanisch isoliert.

Eigenschaften

Der ORD-3-rc hat ein paar nette Eigenschaften:

  • Alle Anschlüsse und Signal-LEDs sind auf einer Seite des Gerätes, wodurch es einfacher ist, ihn an einer Frontplatte zu montieren.
  • Die Versorgung auf der Platine stabilisiert die gewählte Ausgangsspannung.
  • Dipschalter auf der Platine zur Auswahl von N-, HO- o. G-Ausgang.
  • Dipschalter auf der Platine zur Auswahl für 1A o. 3A max. am Ausgang.
  • Anschlüsse für Transformator und Gleis sind auch an der Front.
  • Großer Eingangsbereich 16-24V AC / 19-30V DC durch Verwenden eines eingebautes Schaltnetzteils.
  • Ausgangsleistung wird nach 30 msek abgeschaltet, wenn kein Eingangssignal empfangen wird (entspricht NMRA-Spezifikation). Die wertvollen N-Loks fahren bei Abschalten der Stromversorgung nicht weiter.
  • Perfekt als DCC232-Booster geeignet. Optional auch für USB
  • Automatische Abschaltung bei Kurzschluß und automatischer Versuch zum Neustart nach 5sek
  • Voll kompatibel mit CAN-GC3-mergCBUS-DCC-Zentrale.
  • Kann mit jeder DCC- und/oder Motorola-Zentrale betrieben werden
  • Mehrere ORD-3-rc-Einheiten können auf einer Anlage mit der selben Zentrale betrieben werden.
  • Railcom-Cutout aktiviert.
  • Lenz-kompatibler CDE-Eingang.

Warnung :!:: Durch die Railcom-Cutout-Option kann dieses Gerät nicht zusammen mit Standard-ORD-3-Einheiten verwendet werden.

Montagehinweise

Zuerst mit allen kleinen Widerständen und IC-Sockeln beginnen.
Dann kleine Kondensatoren und Elko's.
Dann alle Anschlüsse, LED's, Sicherung und DIP-Schalter (oder 3fach-Stiftleiste).
Vor der Montage von VR1,VR2, U1 und GR1 zuerst den Kühlkörper mit zwei Schrauben befestigen.
Danach VR1,VR2, U1 und GR1 in der Platine platzieren (nur einstecken, noch nicht verlöten) und mit den Klammern befestigen.
Sicherstellen, dass alle Bauteiel flach auf Oberfläche aufliegen.
Danach alle Drähte 1mm über der Platinen-Oberfläche abschneiden und dann festlöten.
Dann Widerstände R5 und R14 befestigen und sicherstellen dass die kleine Abstandshilfen verwendet werden. Widerstände werden in Funktion sehr warm.
Der einfachste Weg sind kurze Stücke von 2mm-Rohr (siehe Bild).
In Bausätzen (erhältlich bei http://www.phgiling.net/) sind die Röhrchen enthalten.
Zuletzt C9 u. C11 befestigen.
Vor dem Einsetzen von U2 erst die 5V an Pin 1 u. 8 prüfen.

Wichtige Hinweise

  • Anschluss des ORD-3-rc für direkten Betrieb über seriellen Port wird nur für DCC232 unterstützt.
  • ORD-3-rc ist NICHT Motorola-Befehle verwendbar, ORD-3-V2 verwenden, wenn das benötigt wird.
  • Keinesfalls dürfen DCC232 und LocoNet®/RailSync gleichzeitig am selben ORD-3_V2 angeschlossen sein.
  • Wie bei allen Boostern der GCA-Familie, darf der verwendete Transformator jeweils nur zur Versorgung dieses einen Gerätes verwendet werden.
  • Von allen Verbindungen dieses Transformators zu irgendetwas sonst (außer dem 230V-Netz) wird dringend abgeraten!
  • In manchen Fällen könnte das zu ungewöhnlichem Verhalten und auch zu gefährlichen Situationen führen.
  • Bitte unbedingt getrennt halten!!

LED-Konfiguration

LED Farbe Wenn Ein, dann …
LED1 grün Spannung Ein
LED2 rot Blinken » Booster AUS
Leuchten » Booster EIN


Hardware-Dateien ORD-3-rc

Die Schaltung

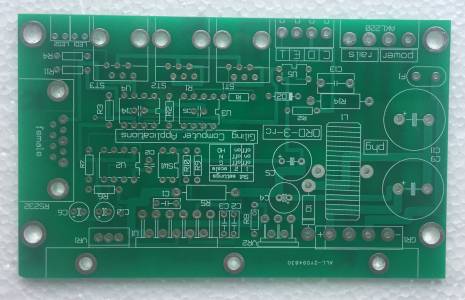

Die Platine und Bauteilpositionierung
Die Materialliste
Hinweis: Nur Komplett-Bausätze von GCA werden unterstützt!

Firmware

Der PIC12F629 in diesem Gerät bietet die Kontrolle über den Ausgang.

Diese Zip-Datei enthält Firmware sowohl mit, als auch ohne Railcom.
Ohne Railcom zu verwenden ist wichtig, wenn mehr als ein Booster auf der selben Anlage verwendet wird. (Wie beim Spax-System)

ORD-3rc mit USB-Seriell-Konvertern.

Serielle Schnittstellen werden in PCs langsam exotisch, obwohl sie in der Welt professioneller Maschinen immer noch weit verbreitet sind.
Ausserdem gibt es sehr preiswerte PCI-Karten zur Verwendung im PC, um zwei oder mehr normale COM-Ports hinzuzufügen.
Bei der Installation von Windows 10 wünschen wir viel Glück!
Aber für Laptops ist das alles keine Option.
Eine Möglichkeit, wenn auch nicht die preiswerteste, ist die Verwendung eines SUB D9 USB-F Steckverbinders.
Er passt direkt in die ORD-3-rc-Platine und der Treiber wird beim Verbinden mit dem PC üblicherweise automatisch geladen.
Die andere Möglichkeit ist die Verwendung von USB-RS232-Kabeln.
Es gibt keine Garantie, dass ein bereits vorhandenes Kabel funktioniert, aber es ist einen Versuch wert.
Grundsätzlich ist der ORD-3-rc-Eingang für mindestens 10 Vss von einem normalen seriellen Port ausgelegt.

ORD-3rc mit RocNet.

Ab 5. Juli 2019 ist es möglich ORD-3rc, angeschlossen an S1 von GCA_PI01, mit DCC232-Protokoll zu verwenden.
Weitere Info: GCA1-PI01

Mehrere ORD-3-rc anschliessen

In beiden Fällen, LocoNet oder DCC232, kann ein zweiter ORD-3-rc mit Standard-RJ12-Kabel am ersten angeschlossen werden.
Und der dritte am zweiten usw. Die drei RJ12-Anschlüsse an der Front des ORD-3 sind alle gleich und untereinandder verbunden.

:!: Aber ALLE ORD-3-rc-Einheiten mit separaten Transformatoren betreiben :!: :!:

Alternative Kühlkörper

Wenn man kein Geld in die Kühlung investieren will, ist es möglich sie selbst herzustellen.
Einfach nach ORD-2 schauen, wie es geht.
Es ist nicht notwendig, beide ICs vom Metall zu isolieren, aber es muss berücksichtigt werden, dass die Alu-Platte mit 0V von der Platine verbunden ist.

DIP--Schalter-Einstellungen

Die Einstellungen in dieser Tabelle sind auch auf der Platine aufgedruckt.

dip 1 dip 2
AUS AUS G
EIN AUS N
AUS EIN H0


Transformator

Der Transformator oder das Netzteil (=AC/DC-Adapter) für dieses Gerät sollte mindesten 50VA haben.
Die Tabelle unten zeigt die beste Spannung in Abhängigkeit vom verwendeten Maßstab.

Spannung AC-Ausgang Netzteil DC-Ausgang Maßstab
12-20V 15-30V N
15-20V 18-30V H0
18-20V 21-30V G

Hinweis: Transformatoren haben KEINEN DC-Ausgang :!: Außer beim Gleisspannungs-Ausgang von Modellbahn-Trafos für 2-Leiter-Systeme. Gleichspannung zu verwenden ist kein Problem. Die Polarität ist unwichtig.
