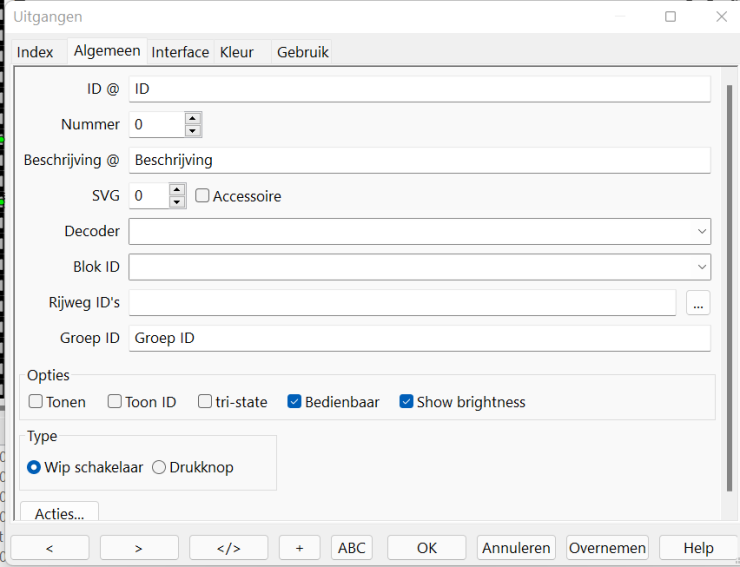

Algemeen
ID
Het ID is door het Rocrail programma als unieke sleutel gebruikt om te referen naar deze output en is daarom een noodzaak.
Indien U het ID verandert, dan dient U tevens het reeds gedefinieerde baanontwerp aan te passen.
Omschrijving
Vrije tekst, enkel om weer te geven.
Opties
Tonen
Indien actief dan zal het output object zichtbaar zijn in het banenplan op een bepaalde locatie.
Toon ID
Indien gedeactiveerd wordt de ID niet getoond in het symbool, als dat alleen op dit object gewenst is.
Tri State
Als deze optie aangevinkt is heeft de uitgang 3 standen.
Aan, Aktief en Uit.
Bedienbaar
Om handmatige bediening door klanten te voorkomen.
Toon Helderheid
Bepaalt of de helderheid in het objectsymbool moet worden weergegeven.
Type
Toggle schakelaar
Eerste klik Aan, tweede klik Uit.
Drukknop
Linkermuisknop drukken : Aan.
Linkermuisknop los laten : Uit.
SVG
Het SVG nummer om dit output onderdeel weer te geven in de layout.
SVG Symbol naam: "button-#-on.svg", "button-#-off.svg"
(Vervang # door het gewenste nummer.)
Blok ID
Als het output symbool een bezet functie heeft dan kan dit symbool gekoppeld worden aan een blok of een melder, maar normaal is het gekoppeld aan het blok waar het bij hoort.
Rijweg ID's
Rijweg ID's worden gebruikt om de geactiveerde rijweg te laten zien bij gebruik van de rijwegweergave of de bezt weergave als er geen symbol wordt gevonden.
Dit is een lijst met door komma's gescheiden rijweg ID's. Als een van de ID's actief wordt wordt de rijweg weergave geactiveerd.
.
Acties
Kijk bij Akties voor meer informatie .
