Comment brancher et utiliser la carte capteur RFID RC522

SommaireMatérielsGCA


Par Peter Giling

Branchements de la carte capteur RFID RC522

Capteur RFID RC522

Ce capteur fonctionne avec une fréquence de 13,56Mhz.
Sur la photo, il est du coté droit.
Il est très rapide et fiable, mais il est doté d'une sortie passive.
Cela signifie qu'il recevra la donnée du transpondeur, mais qu'il n'enverra quoi que ce soit, sauf si on le lui demande.
Donc on a besoin de deux voies de communication pour obtenir cette donnée vers le GCA51.
Le capteur peut communiquer de trois façons différentes:
SPI ( 7 fils nécessaires), Interface de Programmation Série. C'est la configuration par défaut pour le RC522.
I2C (4 fils nécessaires), Entre Circuit Intégré, mais quelques modifications sur le RC522 doivent être faite pour utiliser cette option.
RS232 (4 fils nécessaires), également ici des modifications sont nécessaires.
Pour éviter ces modifications, le choix a été fait pour le SPI.
Seulement un connecteur coudé 8 broches PSS 254-8W a besoin d'être soudé sur la RC522, pour le rendre apte pour le GCA51 où le connecteur identique en version droite est utilisé.
L'alimentation de 3.3V vient de la carte Arduino Uno.
Comme le transpondeur, il y a des centaines d'options, mais les expériences ont beaucoup de succès avec un autocollant NTAG213.
Ce transpondeur 12x19x0.2mm fait des miracles, sauf lorsqu'il est directement fixé sur la surface métallique.
Mais qui pourrait être surmonté en utilisant une feuille de ferrite supplémentaire de 0,5mm d'épaisseur.
En plus de cela, une étiquette de 6x20mm est maintenant disponible, ce qui le rend également utilisable sous les voies tt & N.
Cette deuxième étiquette est également équipé d'un blindage magnétique.
Le RC522 envoie une grande quantité d'octets, mais pour Rocrail seulement 7 octets sont intéressants.
Mais cela ouvre encore tant de numéros possibles qu'il est presque impossible de trouver toujours le même numéro deux fois.
Pour votre information: vous avez une possibilité d'une chance sur 2567 d'en trouver une.

Installation du capteur

Installer le capteur est un autre problème qui peut être résolu par votre propre imagination.
Quelques idées suivront lentement ici, nous espérons aussi avec les commentaires d'utilisateurs enthousiastes.

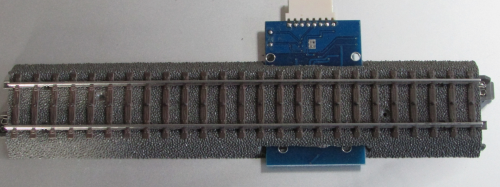

Carte capteur RC522
inséré dans le rail C Märklin


RC522 vers le GCA41 ou GCA51

Le branchement est fait avec un connecteur PSK254-8W des deux cotés.
L'utilisation correcte de ce connecteur évite les erreurs de branchement, parce que cela détruirai le RC522.
Seulement 7 fils sont nécessaire:

capteur RC522 GCA41 (RC522) Remarque
1 1 La marque '1' est visible sur le connecteur PSK
2 2
3 3
4 4
5 5 Non utilisé
aucun fil nécessaire
6 6
7 7
8 8


GCA41 (S1)
PSK 254-3W
CAN-GC4 (Rf1..8)
PSK 254-3W
GCA_PI01 (S1)
PSK 254-4W
Fonction Remarque
1 1 2 * Masse
2 2 1 * +5V La marque '1' est visible sur le connecteur PSK
3 3 4 * tx


Remarque: attention aux numéros différents sur le GCA_PI01 !!

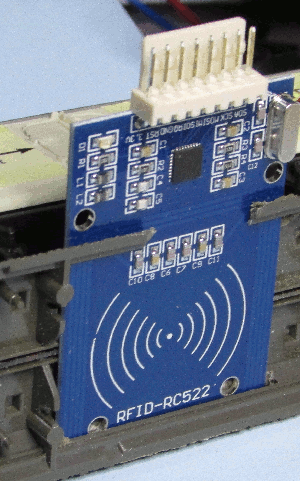

Position du connecteur PSS254-8W

Cette photo parle d'elle même

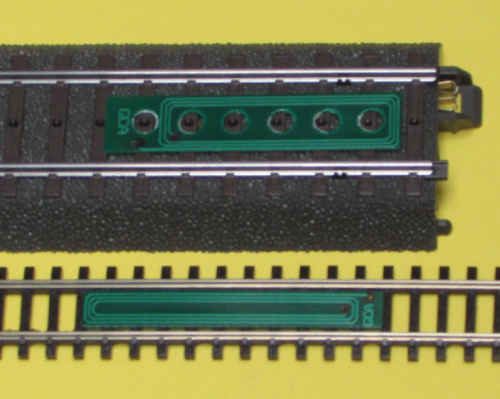

Bobine supplémentaire pour les échelles HO et N

Pour ceux qui veulent aller un peu plus loin, il y a une bobine sur petit circuit imprimé pour
à la fois l'échelle HO et N.
Les photos montrent également la possibilité de l'utiliser avec le rail Märklin C ou K.

Note pour le rail K:
Le conducteur centrale sous le rail doit être partiellement éliminés d'un coté comme cette photo le montre:
