Contenuti → Rocview → Programmazione
![]() |
Per aprire il pannello di RocPro selezionare al menù principale Programmazione → RocPro:
Loco, carri e decoder sono elencati solo se l'indirizzo é maggiore di zero.
Il file del decoder predefinito è il nmra-rp922.xml.
Caricando un altro file si cambierà il file predefinito e verranno caricate le impostazioni nelle proprietà della loco.
Permette di selezionare una immagine opzionale del decoder.
Altezza max 80 pixels.
Le impostazioni del decoder possono essere salvate con un altro nome. Questo metodo può anche essere usato per convertire un decoder JMRI in uno compatibile con Rocrail.
Le informazioni CV possono essere modificate e salvate premendo Invio.
Leggere o scrivere il valore della CV.
Legge tutte le CV elencate nel pannello Programmazione.
L'intervallo dei valori può essere impostato per RocPro: "1,2,3,511-546,7"…
Per verificare quale modalità è supportata fare riferimento al manuale del decoder e della centrale digitale.
Salva il valore nelle proprietà della loco.
Rappresentazione esadecimale del valore della CV.
Il valore viene memorizzato premendo Invio.
L'uso dell'indirizzo esteso deve essere effettuato tramite la Configurazione della CV29.
Questa opzione scrive l'indirizzo esteso anche nella CV117 e 118 per il sender Lissy.

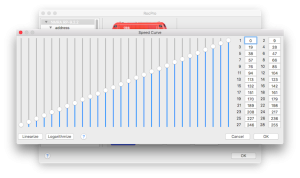

Apre il pannello VCurve per impostare i 28 valori di velocità.
Dynamic Input Panel.
Se il file del decoder contiene le definizioni CVByte DIP, il doppio click sull'elemento (ver. 6149+) o il click sul pulsante DIP apriranno un pannello per modificare il valore.
Esempio:
<cvbyte nr="50" cat="config" desc="Motor configuration" > <adip id="cv50"> <dipgroup caption="Type" type="0" ori="1" mask="7"> <dipvalue name="1" value="0"/> <dipvalue name="2" value="1"/> <dipvalue name="3" value="2"/> <dipvalue name="4" value="3"/> <dipvalue name="5" value="4"/> </dipgroup> <dipgroup caption="Options" type="1" ori="1" spacing="4"> <dipvalue name="EMF activated" value="32"/> <dipvalue name="Control switched OFF" value="64"/> <dipvalue name="Low frequency control (approx. 19Hz)." value="128"/> </dipgroup> </adip> </cvbyte> <cvbyte nr="51" cat="config" desc="Motor configuration" dipid="cv50"/>
Per la descrizione degli attributi vedere: http://rocrail.net/software/rocrail-snapshot/rocrail/wrapper-en.html#adip
I valori selezionati sono aggiunti insieme e il risultato é usato come nuovo valore CV.
Alcune Centrali Digitali hanno bisogno di un segnale per attivare e/o disattivare il binario di programmazione. Per maggiori informazioni vedere la documentazionede della CD.
Se l'attributo “cat” non è impostato la CV è categorizzata usando le categorie predefinite.
<decoder manu="NMRA" type="RP-9.2.2" web="http://nmra.org/standards/DCC/standards_rps/rp922.html"> <cvbyte nr="1" cat="address" desc="Primary Address" info="Base short address in range of 1-127."/> ... <cvbyte nr="29" cat="general" desc="Configuration Data #1" info="Configuration for addressing, speed steps, RailCom and DC operation."/> </decoder>
Attributo | Descrizione | Intervallo | Predefinito |
---|---|---|---|
nr | CV# | 1…1024 | 0 |
word | valore a 16 bit | vero, falso | falso |
cat | Category | * | empty |
desc | descrizione breve CV. 2) | * | vuoto |
info | Info e aiuto extra. | * | vuoto |
Le definizioni del decoder JMRI possono essere usate ma non sono categorizzate. (Vedere: categorie predefinite)
RocPro proverà a caricare prima il file categories.xml. Il file The rocview.ini sarà usato se questo file non è disponibile.
Le categorie possono essere predefinite nel file categories.xml trovato nella cartella Decoder.
<cvconf> <cvcat name="Addressing" nrs="1,17,18"/> ... </cvconf>
Le categorie possono anche essere definite nel file rocview.ini come nodi figli del nodo cvconf:
<gui> <cvconf> <cvcat name="Addressing" nrs="1,17,18"/> ... </cvconf> </gui>
Non ci sono finestre di dialogo per modificare le categorie delle CV.
Le definizioni delle categorie sono usate per le linee cvbyte senza una categoria impostata o per definizioni JMRI importate.
