Gleis-Ausleuchtung

Einführung

Die Tests wurden durchgeführt mit Rocrail Version 136 (29. Okt. 2019).

Hier soll gezeigt werden, welche Farbe ein Rocrail-Gleiselement in bestimmten Situationen zeigt.
Das in den folgenden Tests verwendete Rocrail-Gleiselement ist hier gekennzeichnet:
Die Tests benutzen das Standard-SVG-Thema "SpDrS60".
Das Gleiselement ist ein "straight.svg" ()
mit den Variationen "straight-occ.svg" (), "straight-route.svg" () and "straight-shunt.svg" ().
Andere SVG-Themen können vom Leser leicht mit dem folgenden Rocrail workspace getestet werden.

Die Test-Parameter

Mehrere Parameter bestimmen die Farbe der Gleiselemente und damit die Darstellung der Fahrstrassen:

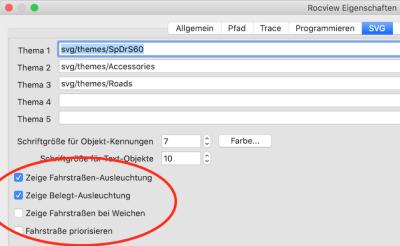

a) in den Rocview-Eigenschaften (die Standardwerte):
- EIN = Zeige Fahrstraßen-Ausleuchtung
- EIN = Zeige Belegt-Ausleuchtung
- AUS = Zeige Fahrstraßen bei Weichen
- AUS = Fahrstraße priorisieren
Diese Werte wurden während des Tests als konstante Werte verwendet.


b) innerhalb der Gleis-Eigenschaften
b1) "Block-Kennung" und
b2) "Rückmelder";


c) ist der zugehörige Rückmelder aktiv oder nicht aktiv.


d) ist der "Rangier-Modus" der Lok EIN oder AUS;

Die Test-Ergebnisse

Die folgenden Tabellen zeigen die vollständige Liste aller Wertekombinationen von b1) b2) c) und d).
Das in den Tests verwendete Rocrail-Gleiselement ist in der Kopfzeile der Tabellen markiert.
Die Tabelle ist in zwei Teile geteilt.
Erster Teil: Es ist keine Lok im Block "bk01" vorhanden:
die "hypothetische" Kombination 09 bis 16 ist der Vollständigkeit halber enthalten; "hypothetisch" wegen "keine Lok, kein Rangieren".

b1) b2) c) d)
Gleis-
Eigenschaften
Gleis-
Eigenschaften
Rückmelder Lok Gleis-
Nr. Block-Kennung Rückmelder aktiv Rangieren Lok Farbe Abbildung
01 nein nein nein nein nein grau
02 ja nein nein nein nein grau
03 nein ja nein nein nein grau
04 ja ja nein nein nein grau
05 nein nein ja nein nein grau
06 ja nein ja nein nein grau
07 nein ja ja nein nein rot
08 ja ja ja nein nein rot
09 nein nein nein ja nein grau hypothetisch
10 ja nein nein ja nein grau hypothetisch
11 nein ja nein ja nein grau hypothetisch
12 ja ja nein ja nein grau hypothetisch
13 nein nein ja ja nein grau hypothetisch
14 ja nein ja ja nein grau hypothetisch
15 nein ja ja ja nein rot hypothetisch
16 ja ja ja ja nein rot hypothetisch

Zweiter Teil: im Block "bk01" ist eine Lok vorhanden:

b1) b2) c) d)
Gleis-
Eigenschaften
Gleis-
Eigenschaften
Rückmelder Lok Gleis-
Nr. Block-Kennung Rückmelder aktiv Rangieren Lok Farbe Abbildung
17 nein nein nein nein ja gelb
18 ja nein nein nein ja rot
19 nein ja nein nein ja gelb
20 ja ja nein nein ja rot
21 nein nein ja nein ja gelb
22 ja nein ja nein ja rot
23 nein ja ja nein ja rot
24 ja ja ja nein ja rot
25 nein nein nein ja ja blau
26 ja nein nein ja ja rot
27 nein ja nein ja ja blau
28 ja ja nein ja ja rot
29 nein nein ja ja ja blau
30 ja nein ja ja ja rot
31 nein ja ja ja ja rot
32 ja ja ja ja ja rot

Bildschirmfoto der Ergebnisse

Eine Zusammenfassung aller Test-Ergebnisse:

Der Test-Arbeitsbereich

Dieser Rocrail Arbeitsbereich wurde zum Testen benutzt: SymbolIllumination.zip
Ein Klick auf den Taster "Start test" setzt alle Parameter, um die gezeigten Test-Ergebnisse anzuzeigen.
