Zimo MX10

SommaireLes Centrales NumériquesZimo MX10


Zimo: Travail En Cours…



Introduction

La nouvelle MX10 utilise le protocole CAN 2 Zimo sur USB et Ethernet/UDP.

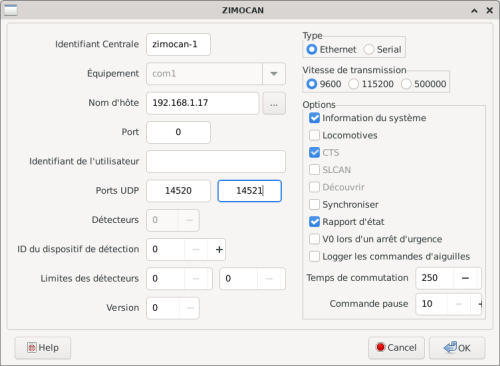

Configuration UDP


Nom d'hôte

Par défaut 192.168.1.17
L'adresse IP peut être changé dans le menu MX10: PC Config+Monitor.
Notes:

  • Certaines adresses IP ne fonctionnent pas ou ne fonctionnent que partiellement. C'est un bug dans le firmware du MX10. Essayez de le résoudre avec une autre adresse.

Ports UDP

Les ports par défaut sont 14520 et 14521.
Les ports peuvent être changés dans le menu MX10: PC Config+Monitor.

Type

Ethernet.


Adressage

Aiguillages

DCC

Le schéma d'adressage utilisé est le NMRA; Le port zéro est autorisé.
Les moteurs à double bobines sont adressés avec deux ports.
L'adresse définie lors de la définition de l'aiguillage est le numéro du décodeur. (NMRA)
Le port défini lors de la définition de l'aiguillage est pour la position droite le port + 1 pour la position déviée.


Vérification du système

Si les décodeurs MX8, MX9 ou StEin sont définis dans le tableau des Décodeurs d’Accessoires ils seront vérifiés si ils sont disponibles au démarrage. (Travail en Cours)
Si un ou plusieurs décodeurs ne sont pas en ligne le mode automatique sera bloqué jusqu'à ce que les décodeurs manquants soient rétablis. (Travail en Cours)
Le NID doit être réglé dans le champs Bus.


Voyants de Statut


  • Vert = OK ou actif.

1 Santé du plan

2 Alimentation

  • Alimentation globale des voies.

3 Communication

  • Connexion avec la Centrale Numérique MX10
  • L'ouverture de l'USB ou de l'UDP est réussi.

4 Détecteurs

  • Tous les modules MX9 définis sont prêts.

5 Accessoires

  • Tous les modules MX8 définis sont prêts.

6 Mode automatique

  • Prêt à faire fonctionner les trains en mode automatique.

7 Init field

  • Init field est prêt. Ce voyant est vert après que Rocview est démarré, et deviendra rouge par la commande Init field.


Mise à jour du Firmware

  1. Formater la clé USB complète, pas radidement, en FAT32 et bloc de 4K. (Juste au cas ou la clé n'est pas la clé originelle venant avec la MX10.)
  2. Télécharger le firmware à partir de Zimo: http://www.zimo.at/web2010/support/Update_system.htm
  3. Décompressé le firmware.
  4. Copier le fichier firmware, ZimoSysUpd.zsb, à la racine de la clé USB.
  5. Retirer la clé.
  6. Insérer la clé USB dans le port USB de la MX10.
  7. Sélectionner, après que la MX10 ait vérifiée la clé, "Self update".


Liens
