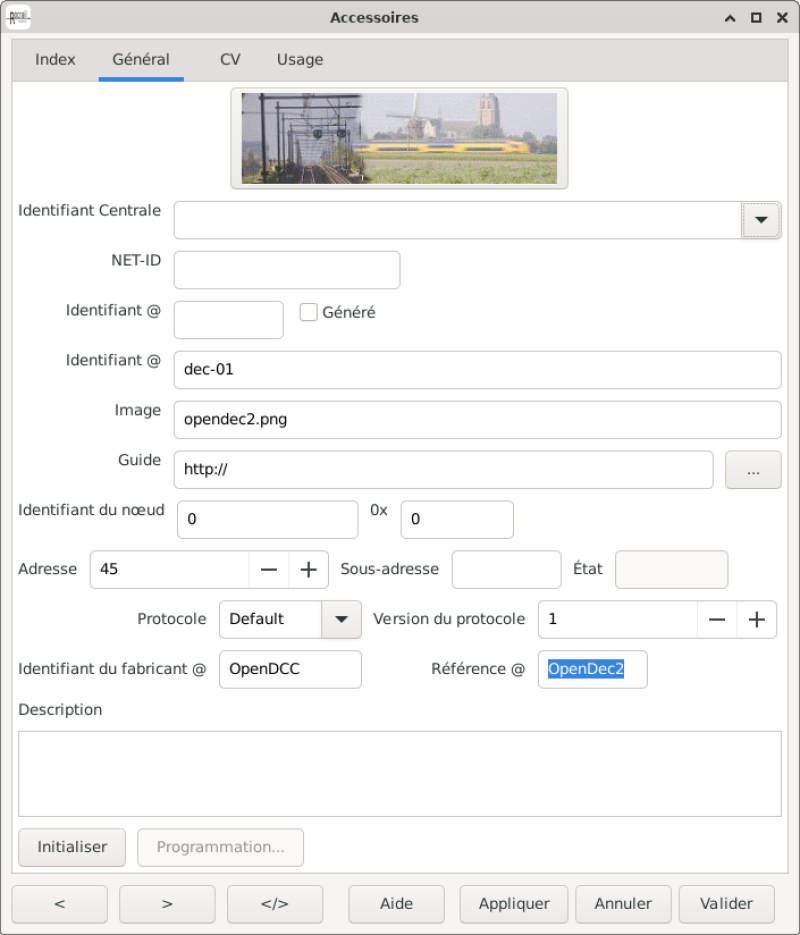

Décodeurs d'Accessoires
Général
Tous les champs texte qui sont marqués par un @ peuvent ouvrir la @Box par un simple clic sur cette étiquette si le champ texte n'est pas vide. Le contenu du champ texte sera utilisé pour effectuer une recherche. |
Voir également: Vérifier si tous les décodeurs sont en ligne
Identifiant Centrale
Ne définissez ceci que sur l'identifiant que vous l'avez défini dans rocrail.ini, si votre configuration possède plusieurs Centrales numériques connectés.
NET-ID
L'identifiant unique sur le réseau, comme CAN-ID.
Identifiant
Identifiant unique du décodeur utilisé pour sa programmation.
Name-Type
Décodeurs qui renvoient leur identité, comme WIO, BiDIB etc.
Code
Voir Configuration LAN.
Le fichier image stocké dans le répertoire images pour afficher une vue du décodeur.
Cliquer sur le bouton image ouvre le répertoire image pour sélectionner le fichier.
Manuel
Lien HTTP vers le guide utilisateur de cette locomotive. L'appui sur le bouton avec trois point de suspension ouvrira le navigateur WEB par défaut à la page spécifiée.
L'explorateur de fichier sera ouvert si le lien est un répertoire du système de fichiers.
Emplacement
Description ou le décodeur est installé.
Identifiant du nœud
La valeur dépend de la Centrale Numérique. (Selectrix, BiDiB, CBUS, …)
Adresse
L'adresse du décodeur dont la plage dépend du type de décodeur et de la Centrale Numérique choisie.
État
Affiche si le décodeur est connecté au serveur, en ligne/hors ligne/erreur.
Protocole
Certaines Centrales Numériques supportent des protocoles multiples; Voir le manuel utilisateur pour plus de détails.
Version du Protocole
Si la Centrale Numérique ne peut pas déterminer elle-même le type de décodeur vous devez spécifier la version listée ici ddx-fr ou trouvée dans la description SRCP. La plupart des systèmes n'utilisent pas ce paramètre parce qu'il est directement configuré dans la Centrale Numérique ou bien elle ne supporte qu'une seule version.
Identifiant du fabricant
Nom du fabricant.
numéro du catalogue
Nom du produit / numéro du catalogue
Niveau Z-Plan
Niveau sur lequel le décodeur est affiché en haut à gauche du plan après redémarrage de Rocview. Le symbole peut être déplacé en utilisant l'édition du plan de voie.
Afficher la case à cocher doit être activé.
Afficher
Si activé, le décodeur SVG est affiché dans le plan.
Généré
Pour les décodeurs qui se connectent, l'entrée est créée automatiquement et effacée quand Rocrail est fermé.
En retirant la coche, l'entrée reste enregistrée en permanence.
Critique
Si activé, la fonction automatique peut être démarrée même si Vérifier si tous les décodeurs sont en ligne est activé dans les réglages Rocrail.
Description
Texte libre, par exemple pour une information importante du manuel.
Initialiser
Une commande d'initialisation est envoyée au décodeur.
Programmation
Dans le cas du protocole GCA la fenêtre de dialogue est ouverte pour configurer les servos ou la configuration WIO sera ouverte.
Actions
Voir Actions pour plus de détails.
