can-gca5-nl

CAN Keyboard en Display nederlands

Algemeen


De CAN-GC5 is een losse module die aangesloten op de CANbus communiceert met de CAN-GC3, het DCC station.
De module kan gebruikt worden als losse handregelaar maar kan ook ingebouwd worden in een schakelbord.
Er zijn geen moeilijke smd componenten toegepast, hij is eenvoudig te bouwen.


Eigenschappen

  • Loc handregelaar
  • 28 functies
  • Multi tractie ondersteuning
  • Noodstop
  • CV Programmeren
  • Keus uit vele displays.
  • Eigen keus potentiometer.
  • Zoekt een eigen vrije CANID, er is geen setup.


Beschrijving

De module is een exacte kopie van de MERG CAB1, alleen eenvoudiger te bouwen door de afwezigheid van smd componenten. Daardoor wel iets groter van uitvoering
Het display de regelaar en het keyboard zijn met kabels aan de print verbonden zodat deze vrij geplaatst kunnen worden.
Als regelaar kan zelfs een schuifpotentiometer gebruikt worden.
Er zijn voornamelijk standaard componenten toegepast.

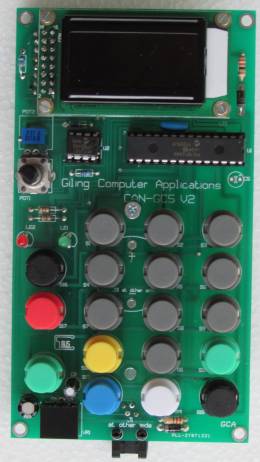

De afbeeldingen laten de boven - en onderkant van de print zien.
Meerdere van deze modules kunnen tegelijk op de can bus aangesloten worden. Er is geen begrenzing in het aantal. .
Ook deze module is weer voorzien van de robuuste DB9 connectoren.



Oudere (niet meer leverbare) versie van deze CAN-GC5

Documentatie

Firmware

Dankzij Laurent kunnen we nu een versie presenteren die het gebruik van diverse displays mogelijk maakt:

cancab_2p_gca_version.zip

Het gebruik van andere display's.

Sommige onderdelen zijn niet nodig voor alle displays. In zijn algemeenheid zijn er twee soorten displays:
* LCD, met of zonder achtergrond verlichting.
* OLED, hier zijn alleen besturingsaansluitingen nodig.

De CAN-GC5 heeft een display nodig van 2 regels met 8 karakters. De displays kunnen zijn van het type 4x16, 4x40, 2x40, 2x16 of zelfs nog groter. Maar er worden slechts twee regels gebruikt van 8 karakters.

De oudere LCD displays hebben afzonderlijk aansluitingen voor de achtergrond verlichting.
In dat geval kan gebruik gemaakt worden van J4.

Onderstaand een overzicht van wel of niet toe te passen onderdelen:

onderdeel LCD zonder verlichting. LCD met verlichting OLED display
R5 X 100 Ohm 2Watt X
J4 X PSS254/2G X
Pot2 trimmer 10 KOhm trimmer 10 KOhm X

* X = niet nodig
Kijk hier manual .
Diverse displays kunnen worden gebruikt.
Bij vragen neem contact op met Peter.

Het prototype

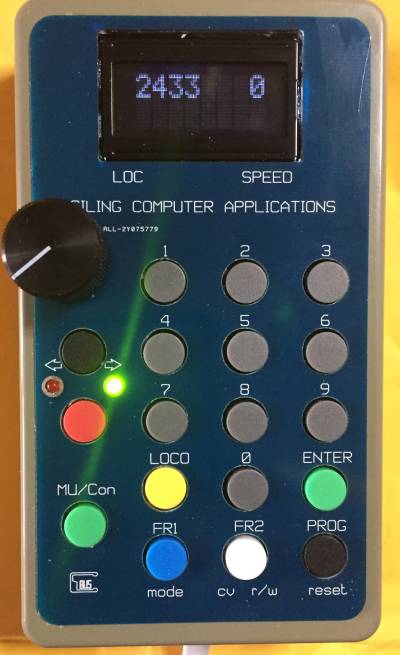

Set afgebeeld met OLED display (2 x 8) en 100 mm schuif potmeter.

Aansluiten van het display
