WIO_02: RBUS/MBUS/Rocnode/USB/WIFI E/S Général, Servo, LED, RFID, Afficheur, Détecteur, RailCom.


Copyright Rob Versluis et Peter Giling

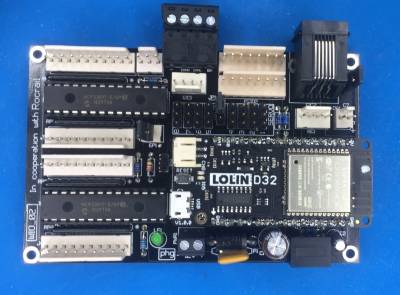

wio_02_pict01.jpg L'unité E/S avec de nombreuses options.

Caractéristiques

Cette unité est basé sur le WIO_01, mais avec encore plus d'options pour les E/S.

  • Communication Rocrail via Wifi ou CAN
  • 32 x E/S numériques (utilisable pour une large gamme de cartes d'extension GCA)
  • 4 x servos (alimentation embarquée)
  • 2 x entrée RFID
  • Régulateur d'alimentation à découpage 5V pour une consommation d'énergie plus économique
  • Connexion pour détecteur Railcom GCA215
  • Sortie pour fastled
  • Sortie pour pilote de moteur pas à pas
  • Connecteur I2C RocNetNode


Cette carte est encore en développement.

Information sur le Firmware

Depuis que cette carte utilise le même firmware que les autres unités liées à WIO, le concept complet
est expliqué en une page. https://wiki.rocrail.net/doku.php?id=arduino:wio-fr

Description

Basé sur les expériences avec Lolin D32, utilisé dans l'unité WIO_Control, il fourni beaucoup
plus de possibilités E/S, avec une vitesse plus rapide.
Et il est également possible de mettre toutes les caractéristiques supplémentaires dans le même sketch WIO.
Donc, en un temps assez court, ce WIO_02 a été développé.
Un des grands avantages était l'interface CAN intégrée à l'intérieur du Lolin D32.
Cela permet d'introduire les interfaces RCAN et MBUS avec peu de matériel externe,
Aussi RocNet basé sur l'I2C est de nouveau disponible sur cette carte, incluant
le tampon standard pour rendre ce RocNet compatible avec toutes les cartes GCA_PIxx.
Mais en raison du fait qu'il y a eu plusieurs discussions, pourquoi ce tampon vraiment pas cher
est nécessaire quand seulement des connexions très courtes sont faites, ces cartes comprennent également l'option pour
supprimer ce tampon et utilise deux cavaliers pour basculer vers l'I2C standard.
Je préfère personnellement la situation avec tampon dans tous les cas, basée sur une utilisation professionnelle de longue date
d'I2C (avec tampon) pour les systèmes de contrôle de climatisation dans le milieu agricole.
Mais maintenant l'utilisateur peut prendre ses propres décisions en la matière.
