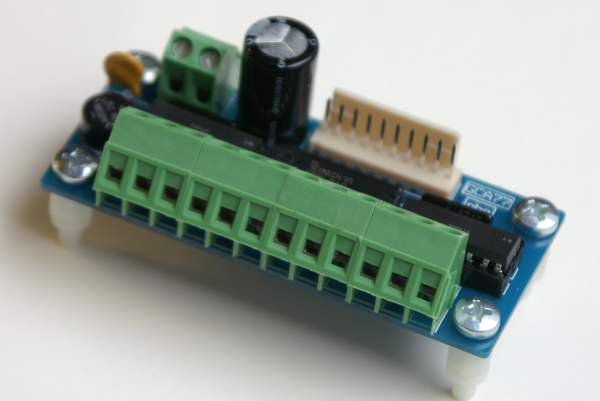

GCA77 Eindversterker voor spoelen en verlichting

InhoudHardwareMGV

Deze print is als pc-board of compleet bouwpakket beschikbaar bij Peter Giling

door Peter Giling


Mogelijkheden

- 8 uitgangen van elk 0.5A max .
- Galvanische scheiding tussen LocoNet en de uitgangen.
- eenvoudig aan te sluiten op de MGV50 .
- Voor het schakelen van wisselspoelen.
- Ook geschikt voor het schakelen van verlichting.

Oude versies

Voor alle tekeningen van de oudere MGV77, zie MGV77

Beschrijving

De standaard LocoIO module GCA50 heeft een gering uitgangsvermogen.
De GCA50 kan slechts 5 Volts leveren en max 25 mA voor elke uitgang, geschikt voor het schakelen van LEDs.
Wissels met spoelen kunnen niet rechtstreeks op de GCA50 worden aangesloten.
Daar is de GCA77 voor ontworpen.
Aangesloten op de GCA50, zijn er 8 uitgangen met een groter vermogen beschikbaar.
Een extra voedingsaansluiting moet verbonden worden met een transformator/adapter van 16V AC of DC of aangesloten worden op de railspanning.
Optocouplers zorgen voor een galvanische scheiding tussen LocoNet en deze extra vermogensuitgangen.
Deze module kan ook gebruikt worden voor het schakelen van verlichting op de baan.
Let erop dat de totale belasting van de GCA77 niet meer dan 1 Amp mag zijn.
Als er grotere stromen nodig zijn neem dan contact op met Peter Giling.
Er zijn ook nog andere mogelijkheden.
