ln-rocrail-cs-fr

Station de commande Rocrail


Utiliser Rocrail comme une station de commande dans un environnement LocoNet.


!!TRAVAIL EN COURS!!

But:

Créer un environnement LocoNet avec un contrôle machine implémenté dans le programme, en utilisant DDL-1 ou DDL-LN pour connecter au port série les signaux digitaux générés.

Description:

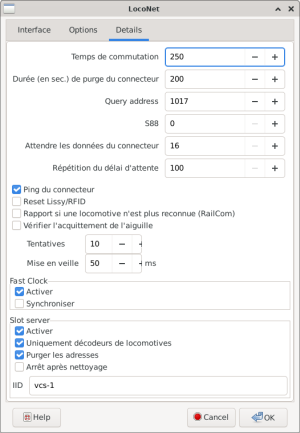

Le serveur Rocrail peut prendre en charge plusieurs contrôleurs ou stations de commande. Il est possible de rediriger les commandes d'un contrôleur vers un autre avec l'aide de l'attribut iid (dans le fichier rocrail.ini). Ce moyen est utilisé dans le cas précis de ce chapitre, en activant la librairie loconet. La redirection peut être réalisée par n'importe quel autre contrôleur, néanmoins, pour une question de budget, DDL reste le mieux. L'ordinateur sert alors de station de commande LocoNet auquel on peut connecter les périphériques de contrôle.

Exemple de rocrail.ini :

  <digint iid="ddl-1" lib="ddl">
    <ddl s88busses="1" s88b0modcnt="2" shortcutchecking="false" shortcutdelay="1000" inversedsr="false"/>
  </digint>
  <digint iid="loconet-1" lib="loconet" device="/dev/ttyS0" bps="57600" sublib="serial">
    <loconet cmdstn="rocrail" purgetime="200">
      <slotserver active="true" iid="ddl-1"/>
    </loconet>
  </digint>

La documentation XML: http://www.rocrail.net/doc/rocrail-wrappers/wrapper-en.html#loconet

Aperçu de Rocrail CS avec DDL-1 et LocoIO
Aperçu de Rocrail CS DDL-LN et LocoIO
