ORD-3 Spaxbooster universel / DDXBooster / Booster DCC232 3Amp stabilisé

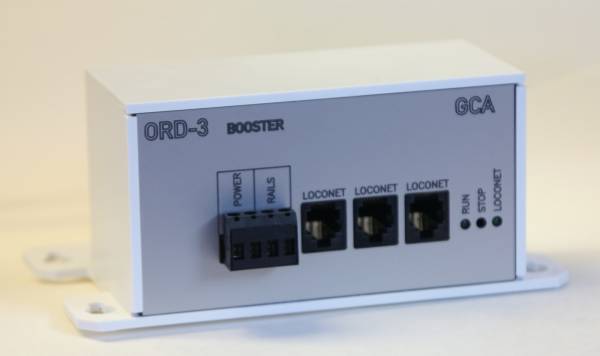

Le résultat final

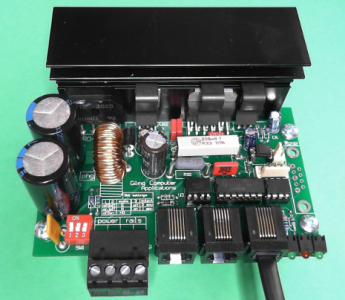

Les trois connecteurs à l'avant de l'ORD3 sont pour seulement LocoNet.
Configuration booster Spax
RailSync conduit via les connecteurs Loconet
Pilotage par RS232 Pilotage direct USB

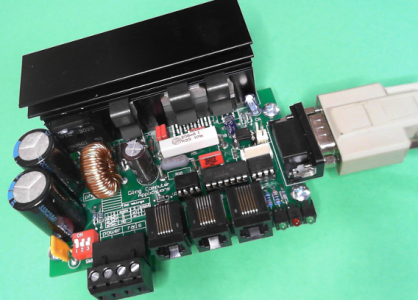

adaptateur série USB dans le connecteur

Le Spaxbooster est un booster bien connu, très facile à utiliser, avec une bonne alimentation de sortie stabilisée.
Sans une alimentation régulée dans le booster, la tension de sortie pour les trains va fluctuer selon la quantité de trains circulant.
De plus différents transformateurs fournissent différentes tensions.
Par conséquent, le Spaxbooster original est déjà équipé avec une alimentation stabilisée de 15 Volt.
Mais cette tension ne peut pas être changée, cela veut dire que le Spaxbooster est fait pour l'échelle HO.
De plus le type d'alimentation génère beaucoup de chaleur, spécialement quand il est utilisé avec un transformateur qui fournit plus que la tension de sortie prévue.
L'ORD-3 a une alimentation à découpage beaucoup plus efficace, et la sortie peut être adaptée à différentes tensions, dépendantes de l'échelle utilisée.
Les tensions des différentes échelles selon le standard NMRA DCC sont:

Grande échelle 18V
Échelle 0/S/H0/TT 15V
Échelle N 12V

La sélection de la tension de sortie pour l'ORD-3 se fait par dip-switch ou interrupteurs montés sur façade avant.
En raison de l'utilisation du convertisseur A/N dans le processeur, le courant maximum de sortie est également sélectionnable peu façon assez précise.
L'ORD-3_V2 se connecte à une centrale digitale au moyen du connecteur LocoNet standard, en utilisant seulement deux fils.
L'ORD-3_V2 est aussi utilisable pour une connexion direct via le port série, via un câble USB<>RS232, ou même via Raspberry Pi, ou l'ordinateur connecté est configuré pour fonctionner en DCC232.

Voir la description sur cette page.

L'ORD-3_V2 est déjà été utilisé de nombreuses fois dans la pratique, pour prouver cette fonctionnalité.
3 connecteurs standard LocoNet sont disponibles à l'avant.
Le signal d'entrée de l'ORD-3_V2 possède une isolation galvanique réalisée au moyen d'opto-coupleurs ultra rapides.

Caractéristiques

ORD-3 V2 a quelques caractéristiques intéressantes:

  • La plupart des connexions et les leds de signalisation sont sur un seul coté de cette unité, ce qui le rend plus facile à fixer sur une façade avant.
  • L'alimentation embarquée est stabilisée pour le choix de la tension de sortie.
  • Dip-switch embarqué pour sélectionner la sortie N-HO-G.
  • Dip-switch embarqué pour la sélection de la sortie maximum de 1 Amp ou 3 Amp.
  • Large gamme d'alimentation d'entrée: 16-20V alternatif / 19-30V continu, en raison de l'utilisation de l'alimentation à découpage.
  • Sortie d'alimentation coupée 30 mSecs après qu'aucune impulsion n'est été reçue (selon les spécifications NMRA). Vos précieuses locos en N ne continueront pas fonctionner après la mise hors tension.
  • Parfaitement approprié comme booster DCC232. Option possible également pour USB.
  • Arrêt automatique en cas de court-circuit (sélectionnable >1A ou >3A) et essai de redémarrage automatique après 5 secs.
  • Complètement compatible avec la centrale digitale CAN-GC3.
  • Peut être piloté avec toute commande numérique DCC et/ou Motorola.
  • Signal d'entrée par opto-coupleur ultra rapide, pour des interconnexion sécurisées entre plusieurs unités ORD-3.
  • Conception prête pour l'utilisation de Railcom (le firmware n'est pas encore disponible.)

Comparaison d'impulsion

Ceux sont les mesures prises par des amateur. Voir le démenti pour plus d'information sur le sujet.

Toutes les unités étaient connectées avec une charge résistive pour tirer 1,2 A.

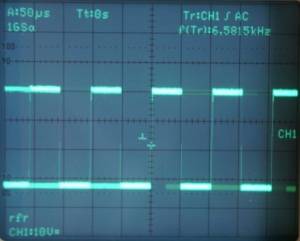

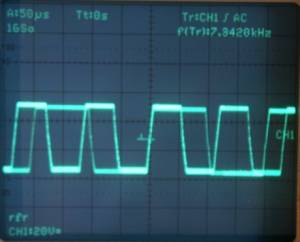

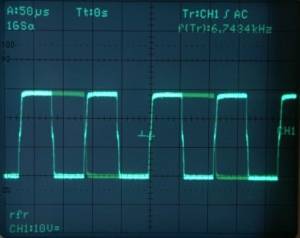

pulse-ord2.jpg pulse-dcs200.jpg pulse-intellibox.jpg
ORD-3 Digitrax DCS200 Intelllibox 1


Instructions de montage

Commencez avec toutes les petites résistances et les supports de CI.
Ensuite les petits condensateurs et les petits condensateurs chimiques.
Ensuite tous les connecteurs, les leds, le fusible et le dip-switch(ou 3 contacts à broche).
Avant de monter VR1,VR2,U1 et GR1, commencer par fixer le dissipateur thermique avec deux vis.
Après cela placez VR1,VR2,U1 et GR1 sur le circuit imprimé et les fixer avec les clips.
Soyez sûr que tous les composants sont plaqués sur la surface du dissipateur et alors soudez les.
Après cela, coupez les pattes en dessous à 1 mm au dessus de la surface du circuit imprimé, et soudez les pattes.
Alors fixez les résistances R5 et R10.
Soyez sûr de laisser de la place entre le circuit imprimé et les résistances.
La meilleure façon de faire cela est d'utiliser des petits morceaux de tubes de 2mm. (Voir photo).
Dans le sachet de composants (disponible sur www.phgiling.net), ces tubes sont inclus.
Pour finir fixez C9,C11.
Avant insérer U2, testez l'alimentation 5V sur les contacts 1 et 8.
Le connecteur FB1 peut être utilisé pour le retour d'information d'une situation de court-circuit au S88, LocoNet, CanBus etc.
Pour une connexion à un PC(port série) au ORD-3_V2 utilisez un connecteur RS232.

Notes importantes

  • ORD-3_V2, branché via le port série pour le pilotage direct est seulement supporté pour le DCC232.
  • ORD-3_V2 peut être utilisé par DCC232 ou LocoNet, mais pas les deux ensemble!!!!!

Comme avec tous les unités publiées de GCA, le transformateur utilisé pour alimenter ce booster DOIT être dédié seulement à cette unité.
Toute connexion de ce transformateur à quelque chose d'autre (excepté bien sûr l'alimentation en 230V) est fortement déconseillé.
Il peut conduire à des situations très étranges et parfois dangereuses.
Gardez le séparé !!

Configuration des LEDs

LED Couleur Indication (si allumée)
LED1 verte Présence alimentation
LED2 rouge Booster à l'arrêt
LED3 verte Booster en marche

Fichiers matériel ORD-3_V2

Les schémas
Le circuit imprimé et l'implantation des composants
La liste des composants
N.B. Les circuits imprimés de fabrication personnel ne sont pas supportés!

Fichiers matériel de la version précédente de ORD-3

Les schémas
Le circuit imprimé + implantation des composants
La liste des composants
Les fichiers Gerber
N.B. Les circuits imprimés de fabrication personnel ne sont pas supportés!


Firmware

Le PIC12F675 dans cette unité permet le contrôle de la sortie.
Le programme très simple, nécessaire pour cette puce, est écrit en Basic PICSimulator IDE de Oshonsoft

Problème connu avec les ordinateurs de type plus ancien.

Utiliser l'ORD-3 avec DCC232 sur des vieux ordinateurs, peut quelques fois montrer un clignotement constant très court de la LED rouge.
Alors parfois, le fonctionnement cherche à s'arrêter pendant de très court moments.
Ceci est due au fait que l'ordinateur n'est pas assez rapide pour constamment rafraîchir les données à envoyer au port série.
ORD-3 s'arrête après qu'aucune impulsion ne soit reçue dans un délai de 30 mSec (= standard NMRA).
Le remède est de d'augmenter ce délai un peu plus.
Utilisez le firmware suivant pour résoudre ce problème.
Soyez conscient que l'option DC dans votre décodeur de loco doit être désactivé (habituellement bit 2 du CV29).

Si vous planifiez d'utiliser ce firmware au lieu du firmware standard, soyez sûr de désactiver la possibilité du décodeur dans vos locos pour fonctionner avec des signaux analogiques!
cela se trouve habituellement dans le CV29 bit 2.

Une autre possibilité serait de configurer le port serie.
Si l'ordinateur montre un message comme "Error on mutex trywait", cela peut être un problème de configuration du port série.
Sur Windows allez à hardware > ports (com & LPT) > COMx > Port settings > advanced.
Ici tenter de diminuer le tampon de transmission a peut-être 4 ou 6.
Cela devrait habituellement résoudre le problème.

ORD-3 avec les convertisseurs USB-Série.

Les ports série deviennent exotiques sur les ordinateurs personnels bien que dans le monde des machines professionnelles, ils sont largement disponibles.
Mais il y a des cartes très bon marché disponibles pour être utilisé dans votre PC, ajoutant au minimum deux ports séries standard à votre PC.
Mais pour les ordinateurs portables, il n'y a aucune option.
Une possibilité, pas la moins chère, est d'utiliser un connecteur USB-F SUB D9.
Il s'adapte simplement sur la carte de l'ORD-3 V2, (voir la photo de droite au début de cette page) et le pilote est chargé normalement automatiquement quand il est connecté au PC.
L'autre option est d'utiliser un câble USB-RS232.
Il n'y a pas de garantie que le câble que vous avez déjà fonctionne, mais il est intéressant d'essayer.
En fait l'entrée de l'ORD-3 est fixé pour un minimum généralement de 16 Vpp d'un port série standard.
Mais pour l'utilisation de plus d'un ORD-3 V2 ensemble, aucune option existe ici.

Dans ce cas vous pouvez récupérer une petite carte pilote entre l'USB et l'ORD-3.
Demandez à Peter

Connexion multiple d'ORD-3

Dans la situation ou LocoNet ou DCC232 sont utilisés en même temps un deuxième ORD-3 peut être connecté avec un câble RJ12 standard au premier.
Et un troisième au second, etc. Les trois connecteurs RJ12 sur l'avant de l'ORD-3 sont tous les mêmes.

Mais TOUS les unités ORD-3 doivent avoir des transformateurs séparés!!!!!!!!!!!!!!!!!!

Carte ORD-3 précédente, sans connecteur Sub-D

La première version d'ORD-3 (carte bleue) n'avait pas de connecteur pour un branchement direct à un PC à travers un connecteur DB9.
Par conséquent, un câble devait être fabriqué à partir du connecteur DB9 femelle au connecteur RJ12.
Voici les branchements:

ORD-3 RJ12 au DB9 femelle
1 5
6 3


Solution de refroidissement alternative

Si vous n'aimez pas dépenser de l'argent pour le refroidissement, il est possible de le faire vous même.
Regardez simplement sur l'ORD-2 comment cela est fait.
Il n'est pas nécessaire d'isoler les puces du métal, mais considérez que la plaque d'aluminium devra être connectée au 0V de la carte.

>Configuration des Dip-switch

Les configurations dans ce tableau sont également marquées sur le circuit imprimé lui-même.

dip 1 dip 2 échelle dip 3 puissance de sortie max
OFF OFF G off 3 Ampère
ON OFF N on 1 Ampère
OFF ON HO

Transformateur

LE transformateur ou l'alimentation (= adaptateur alternatif/continu) pour cette unité doit être au minimum de 50VA.
Le tableau ci-dessous montre la meilleur tension en fonction de l'échelle utilisée.

Tension de sortie alternative Tension de sortie de l'alimentation continu échelle
12-20V 15-30V N
15-20V 18-30V HO
18-20V 21-30V G

Note :
Les transformateurs ne doivent PAS avoir de sortie continue! Excepté pour la sortie vitesse/contrôle de tout transformateur de train pour systèmes deux rails.
Utiliser une alimentation continue n'est pas un problème, la polarité n'a pas d'importance.

Boîtier pour l'ORD-3

RBS-Modellbau a fait un joli boîtier pour l'ORD-3.
Cette photo montre le modèle de démo, le texte doit être corrigé.
Le boîtier est disponible tant qu'il y aura du stock, le prix est de 17,50€ (hors frais de port). Demandez à Peter
