mgv97-nl

MGV97 LocoNet Hub

Eigenschappen

  • 3 D-SUB 9 male
  • 3 D-SUB 9 female
  • 1 RJ11 connector
  • Power LED
  • Power connectors voor aansluiting exteren voeding voor LocoNet.

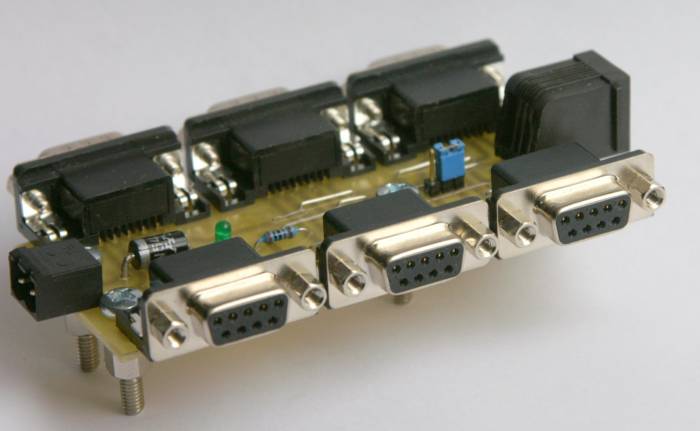

Het Prototype

Constructie aanwijzingen

Let op: de print is dubbelzijdig uitgevoerd.

Bij gebruik van draadbruggen kan de print ook enkelzijdig worden uitgevoerd. De toplaag (pagina 1) kan gebruikt worden als basis voor het aanbrengen van de draadbruggen.

Beschrijving LocoNet voeding

Normaal gesproken zal de voeding voor het MGV-LocoNet komen van de MGV85 LocoBuffer.

Die levert maximum 3A , wat in bijna alle gevallen ruim voldoende zal zijn.

Bij standaard LocoNet aansluiting, met de bekende RJ12 connector, worden alle aangesloten i?O modulen gevoed uit de zgn railsync.

Die voeding is echter vrij beperkt, waardoor al gauw de grens wordt bereikt.

Worden dus MGV50 en (later) MGV141 Modulen gebruikt bij gebruik zonder MGV85 LococoBuffer, dan za a l snel een extra voeding noodzakelijk zijn.

Via de hier beschreven unit kan deze voeding (12-14V dc) worden aangesloten op MGV-LocoNet.

Tevens maakt MGV97 het mogelijk om LocoNet-RJ12 en MGV-LocoNet te koppelen.

De jumper mag alleen worden geplaatst in bijzondere gevallen, wanneer via de RJ12 geen enkele spanning binnenkomt.

Dit zal zeer sporadisch voorkomen.

DUS IN NORMAAL BEDRIJF ALTIJD JUMPER WEGLATEN!

De beschrijving hoe verbindingskabels moeten worden gemaakt cq aangesloten is te vinden op http://wiki.rocrail.net/doku.php?id=mgv50v1.2-en

Kijk bij aansluitingen.
