Plan-Baum

InhaltRocview


Die Plan-Sicht für fortgeschrittene Anwender. In Arbeit …


Rocview → Gleisplan → Plan-Baum

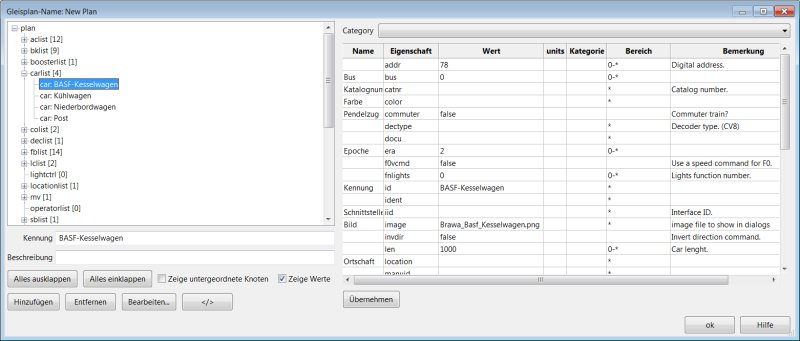

Einführung

Diese Ansicht ist eine Baum-Darstellung der Plan-Datei, standardmäßig plan.xml.
Ein Doppel-Klick auf einen Kind-Knoten öffnet den zugehörigen Eigenschafts-Dialog.
Die Sortierung der Knoten ist alphabetisch und entspricht nicht der plan.xml.

Kategorien

In der wrapper.xml ist der Dekoder-Pfad zu finden, der für die Auflösung der Einheiten und Kategorien der Eigenschaften verwendet wird.
Unbekannte Eigenschaften werden in der Werte-Sicht nicht gelistet.

Das Hinzufügen von Kategorien zur wrapper.xml ist in Arbeit.


Optionen

Alles aus-/einklappen

Alles aus- bzw. einklappen.

Zeige untergeordnete Knoten

Zeigt auch die untergeordneten Knoten von Objekten wie Funktionsdefinitionen usw.
Ein Doppelklick auf auf einen untergeordneten Knoten öffnet keinen Eigenschafts-Dialog.

Zeige Werte

Zeigt die Tabelle mit den Werten des ausgewählten Knotens.

Hinzufügen / Löschen

Ein Knoten wird hinzugefügt oder gelöscht.
Listen-Knoten können nicht hinzugefügt oder gelöscht werden.

Bearbeiten...

Öffnet den zugehörigen Eigenschafts-Dialog.

</>

Öffnet den XML-Editor für den ausgewählten Knoten.

Werte

Für mehr Informationen über Eigenschaften und Werte von Plan-Knoten siehe:

Übernehmen

Übernimmt die Änderungen in der Spalte Werte.

Spalten

Spalte Beschreibung Quelle
Name Text aus der Übersetzungs-Tabelle. rocview/res/messages.xml
Eigenschaft Eigenschaft-Name, wie er als Attribut in der wrapper-Definition festgelegt ist. rocrail/public/wrapper.xml
Wert Der Eigenschaft-Wert. plan.xml (nutzer-definiert)
Einheiten Die Werte-Einheit. rocrail/public/wrapper.xml
Kategorie Die Eigenschafts-Kategorie. rocrail/public/wrapper.xml
Bereich Der Bereich des Eigenschafts-Wertes. rocrail/public/wrapper.xml
Bemerkung Beschreibung der Eigenschaft. rocrail/public/wrapper.xml
