powerman-fr

Gestionnaire d'alimentation

Introduction

Tous les boosters définis dans les fichiers du plan de voies sont contrôlés par le Gestionnaire d'alimentation.
Si un plan de voies (modulaire) a plus d'un booster il sera plus facile de localiser les problèmes d'alimentation tels que les court-circuits.
Avec les réseaux modulaires le bénéfice est clair quand les groupes logiques de modules ont leur propre booster.

Réservation de bloc

Si le booster peut rapporté son état d'alimentation les blocs listés utiliseront cette indicateur à la réservation.
Une réservation sera rejetée si l'alimentation du booster est éteinte.


Exigences du Booster

Type général

  • entrée pour contrôler l'alimentation des rails (sortie)
  • sortie pour l'état de l'alimentation des rails (capteur)
  • sortie de détection de court-circuit (capteur)
  • coupe l'alimentation des rails si aucun signal numérique n'est détecté pour empêcher les décodeurs mobiles de passer en mode analogique (30ms)

Type BiDiB

Présentation Rocview

Tous les modules et les blocs reliés recevront un fond rouge en cas de détection d'un court-circuit.

Cette image montre un court-circuit dans le bloc 2. Le bloc recevra un fond jaune, dépendant du thème actif, mais l'étiquette restera inchangée.

Cette image montre un court-circuit dans le bloc 2 et le module m1.

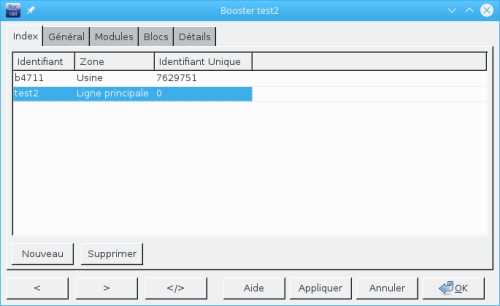

Index


Cliquer sur l'un des en-têtes triera l'index par ordre alphabétique selon la colonne sélectionnée.

Nouveau

Ajouter un nouveau booster à la liste.

Supprimer

Supprime le booster sélectionné. Avec la fenêtre de dialogue Annuler il peut être récupéré dans la même session.


Boutons communs

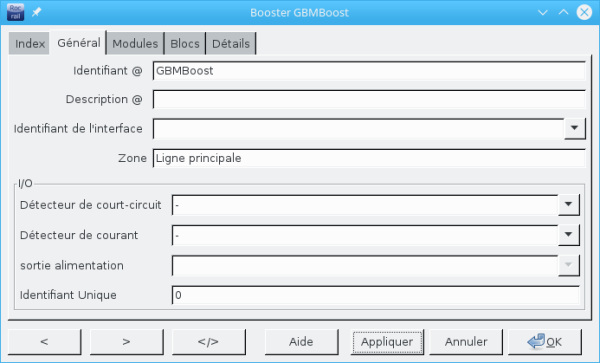

Général


Tous les champs texte qui sont marqués avec un @ peuvent ouvrir la @Box par un simple clic sur son label si le champ texte n'est pas vide.
Le contenu des champs texte sera utilisé pour faire une recherche.

Identifiant

L'identifiant du booster.

Description

Texte libre pour décrire ce booster.

Identification de l'interface

Identifiant de l'interface.

Zone

Une brève description sur la zone d'alimentation.

Détecteur de court-circuit

Le détecteur de court-circuit génère un évènement quand il est détecté et quand il est effacé.
Cette identifiant devra être défini dans la table des détecteurs.

Détecteur de courant

Un évènement est déclenchée quand l'état d'alimentation de la voie a changée.
Cette identifiant devra être défini dans la table des détecteurs.
Les blocs peuvent vérifier l'état de l'alimentation avant d'accepter une réservation.

Power output

The power manager uses this output to control track power.
This ID should be defined in the output table.

Identifiant Unique

Le numéro d'identifiant unique décimal du booster ou de la détection d'occupation. (BiDiB)
Le détecteur de court-circuit/Alimentation et la sortie d'alimentation n'est pas utilisé et peut resté libre.

Adresse

Le bus Booster et l'adresse de la centrale numérique connectée.
Centrales numériques supportées:

  • MTTMFCC avec Booster DCC Selectrix

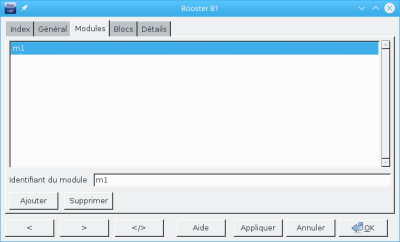

Modules


Si Rocview devrait être en mesure de montrer les événements d'alimentation les modules liés doivent être ajoutés à la liste.


Boutons communs

Blocs


Si Rocview devrait être en mesure de montrer les événements d'alimentation les Blocs, Organisation des Blocs, Faisceau de coulisse et les Ponts tournants dans cette zone d'alimentation doivent être ajoutés à la liste.
Cela impacte aussi sur la réservation si le Booster est est en mesure de signaler l'état de l'alimentation par détecteur ou par rapport du logiciel.


Détails


Remettre sous tension après suppression du court-circuit

Remet sous tension après qu'un court-circuit est été supprimé.

Rapport d'état

Cette case est utilisée au cas ou le booster est capable de rapporter sous état. (BiDiB UID)
Les blocs peuvent vérifier l'état de l'alimentation avant d'accepter une réservation.

Actions

Texte dynamique

Plan de réseau


Contrôle


Définition



Contrôle de l'alimentation


Le fond de la cellule température passera d'orange à rouge à partir de 60°C.

Marche/Arrêt

Les boutons de contrôle de l'alimentation pour le booster sélectionné.

Réinitialiser

Réinitialise les valeurs min/max du booster sélectionné à zéro.1)

Historique

Taille du journal de l'historique en minutes.

1)
Cela déclenche la génération aléatoire des valeurs de la centrale numérique virtuelle.
