Fahrstraßen: Verkabelung
Inhalt → Objekte → Fahrstraßen
- Übersicht | Allgemein | Geschwindigkeit | Befehle | Rückmelder | Berechtigungen | Bedingungen | Verkabelung | Menü

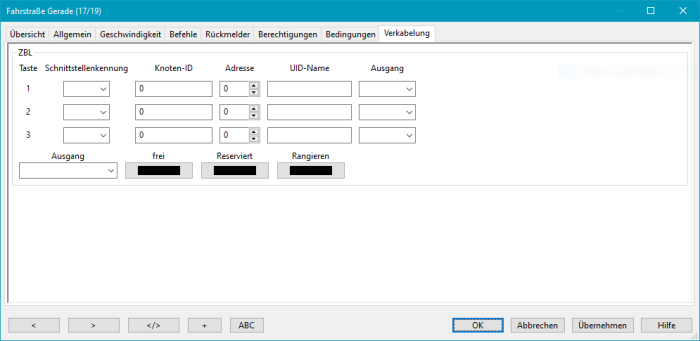

Fahrstraßen-Dialog Karteireiter 'Verkabelung'
ZBL
Wichtiger Hinweis:
| Zwischen zwei Blöcken kann es Fahrstraßen für beide Fahrtrichtungen geben und dann muss beachtet werden: Dieselbe Kombination von "Taste 1" und "Taste 2" darf nur für EINE Fahrstraße verwendet werden, da nicht ausgewertet wird, in welcher Reihenfolge die Tasten bedient werden. |
Taste 1
Start-Taste.
Taste 2
End-Taste.
Wenn Taste 1 und Taste 2 gedrückt sind, wird die Fahrstraße mit ihrer Kennung gesperrt und die definierten Befehle werden ausgeführt.
Taste 3
Freigabe-Taste.
Wenn Taste 3 und Taste 2 gedrückt sind, wird die Fahrstraße freigegeben.
Zuvor müssen aber Taste 1 und 2 durch eine Aktion, Hardware oder Mausklick zurückgesetzt sein, damit die Freigabe wirksam werden kann.
Hinweis: Die Felder "Schnittstellenkennung", "Knoten-ID" und/oder "Adresse" werden nur bei Rückmeldern verwendet.
Diese Felder bleiben frei, wenn im Feld Ausgang ein Ausgang-Objekt des Gleisplans ausgewählt wird.
Ausgang
Anstelle von Rückmeldern für die Auswerteng von Tasten externer Hardware (z.B. ein Stellpult), können alternativ Ausgangs-Objekte im Gleisplan als Tasten für die Steuerung der ZBL verwendet werden. Der Ausgang benötigt zwingend eine Adresse.
Bei Rückmeldern bleibt das Feld frei.
Ausgang für RGB-LEDs
Auswahl eines Ausgangs für die Ansteuerung von RGB-LEDs z.B. zur Ausleuchtung von Gleissymbolen eines Stellpults. Mehrere Ausgänge können durch Komma getrennt eingegeben werden, eine Auswahl ist dann nicht möglich.
In den Eigenschaften des Ausgangs muss die Farbunterstützung aktiviert sein.
Anklicken der Schaltflächen 'frei', 'Reserviert' und 'Rangieren' öffnet einen Dialog zur Einstellung der gewünschten Farbe.
Gemeinsame Dialog-Schaltflächen
Beispiele
- Software-Taster und Zurücksetzen
- mit XMLScript: ctc.zip
- mit Aktionen: ctc-actions.zip
