Rückmelder: Schnittstelle

InhaltObjekteRückmelder

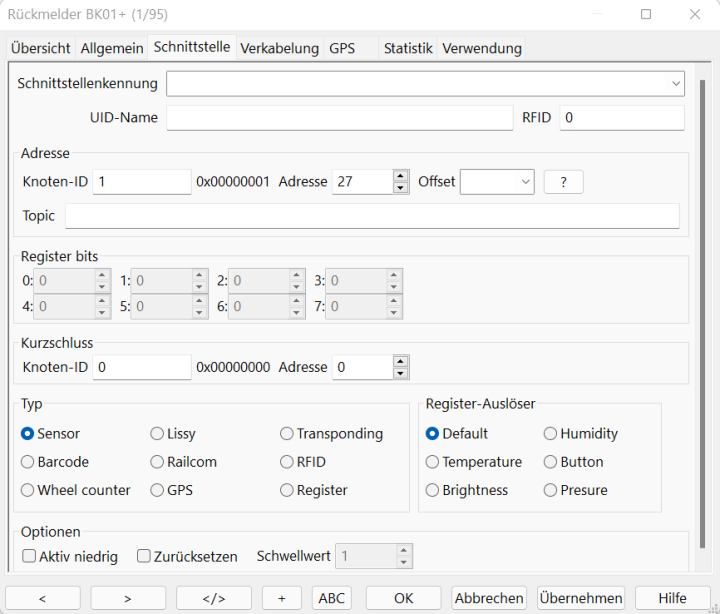

Rückmeldungs-Dialog Registerkarte 'Schnittstelle'

Schnittstellenkennung

Wird mehr als eine Zentrale verwendet, dann wird in diesem Feld die Zentrale angegeben, die für die Auswertung der Rückmelder zuständig ist. Das Feld "Schnittstellenkennung" kann leer bleiben, wenn das Objekt mit der ersten Zentrale (erste 'digint' in der rocrail.ini) aus der Liste der Zentralen verbunden ist.

UID-Name

:!: Mit Vorsicht verwenden! Der UID-Name ist groß/kleinschreibungs-sensitiv und muss passen, anderenfalls kann das Rückmelder-Ereignis nicht verarbeitet werden und geht verloren.

Alternativ zur Knoten-ID wird die eindeutige Kennung (UID) auch unterstützt durch:

  • BiDiB (String: Username)
  • RocNet


RFID

Die auf den Tags aufgedruckte 32bit-RFID-Nummer. (Führende Nullen können weggelassen werden.)
Dies kann in Kombination mit WIO-Drive und einem ID-12LA-Leser verwendet werden.
Alle anderen Adressierungen, wie Knoten-Kennung und Adresse, werden ingnoriert, wenn die RFID übereinstimmte. (Eine zusätzliche unechte Adresse 1) ermöglicht es jedoch, den Plan virtuell zu überprüfen.)

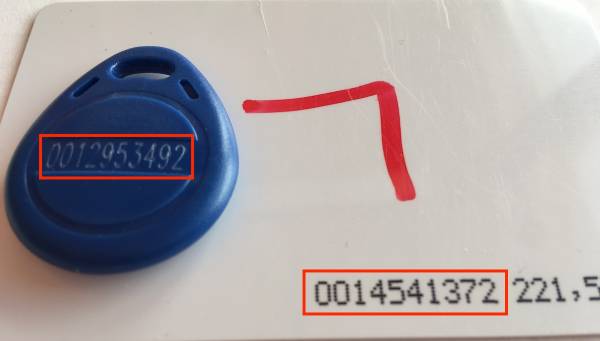

Beispiel des Scans eines blauen Tags:

OWIO     0885 Mobile 18 [BR218] RFID event [12.0.197.167.148] [12953492]
OModel   5329 trying to match sensor event: [WIO] id=[12.0.197.167.148] 0:0 uidname=[] state=0 code=BR218 regval=0 info=
OFBack   0796 fb[s18-] state=ON code=BR218 dir=0 val=0 count=5 regval[0]=0

Bus

Siehe: Adressierung

Adresse

Die Adressierung von Rückmeldern ist flach (fortlaufend) und wird im Kapitel Adressierung detailliert beschrieben.

Hinweis: In der Regel benötigt ein Rückmelder eine Adresse, Ausnahme: Virtuelle Rückmelder

Adresseinstellung mit dem Rückmelder-Monitor

Die wohl eleganteste Möglichkeit Adressen für Rückmelder zu vergeben ist mit Hilfe des Rückmelder-Monitor.
Dieser erscheint wenn man die Schaltfläche [ ? ] rechts neben der Adresse drückt

  • Mit einer Lok über die Anlage fahren, die ausgelösten Rückmelder werden im Monitor angezeigt.
  • Einfach nur die Adresse des angezeigten Rückmelders mit der Maus auf das passende Rückmelder-Objekt im Plan ziehen und dort "fallen lassen"
  • Die angezeigte Adresse wird in die Schnittstellen-Adresse dieses Objektes übernommen.

Offset

:!: Wegen Leistungseinbußen nur für kleine Anlagen . :!:

Optionale Offsetvariable; wird nicht unterstützt.
Der Wert der definierten Variablen wird der Rückmelderadresse hinzugefügt.
Dies kann bei Rückmeldesystemen wie S88 und modularen Anlagen nützlich sein. Ändert sich die Anzahl der zu berücksichtigenden Module, braucht anstelle der Änderung aller betroffenen Rückmelderadressen, nur der Variablenwert geändert werden. (Meistens 16 pro Modul.)

Hinweis: Als Beispiel kann im Variablen-Dialog die Variable "s88-1" mit dem Wert 16 angelegt und im Dialog oben als Offset ausgewählt werden.
Kommt später am Anfang der S88-Kette ein Modul hinzu, ist nur der Variablenwert auf "32" zu ändern, der dann für alle Rückmelder mit Offset "s88-1" wirksam ist.

[ ? ]

Die [ ? ]-Schaltfläche öffnet den Rückmelder-Monitor

Register-Bits

Optional nur für Rückmelder-Typ Register.
Wenn die verwendete Zentrale Register-Rückmelder nicht von sich aus unterstützt, kann es mit max. 8 Register-Bits simuliert werden.
Ein Register-Bit ist einfach nur eine Adresse eines normalen Rückmelders. Der Registerwert wird nach jedem Änderungsereignis eines der Bits neu berechnet.
Der Registerwert kann für Drehscheiben-Position oder Aktions-Steuerung verwendet werden: regval.

Für eine kompakte Darstellung der 8 Register-Bits im Gleisplan kann das Symbol Zubehör #6 (accessory-6-xxx.svg) verwendet werden.
Die Bits von "0" bis "7" zählen vom Markierungspunkt (unten links) entgegen dem Uhrzeigersinn und sind auch bei gedrehtem Symbol eindeutig.
Dies entspricht der häufig bei ICs verwendeten Zählweise der Anschlüsse. (Im Beispiel rechts sind die Bits "0" und "5" aktiviert.)

Kurzschluss

Optionale Adresse für die Erkennung eines Kurzschluss in diesem Abschnitt.

Server-Meldung bei Kurzschluss:

20120617.082116.315 r9999E cmdr1016 OFBack   0367 Sensor [fb3b] report: SHORT CIRCUIT detected

Rocview:


Typ

WertTypHerstellerBemerkung
0 Strom-Sensoren, Kontakte usw. - Häufigste Verwendung. Kann auch BiDi-Informationen melden.
Auch für Hall-Sensoren, wenn sie nicht als Achszähler verwendet werden.
1 IR Lissy Uhlenbrock Kann mit Ausschaltverzögerung verwendet werden, um Rückmelder unbelegt zu halten.
2 Transponding-Empfänger Digitrax Nicht verwendet; Typ = 0
3 Barcode BarJut Nicht verwendet; Typ = 0
4 RailCom BiDiB, Lenz, ESU, Tams … Nicht verwendet; Typ = 0
5 RFID MERG, LDT Nicht verwendet; Typ = 0
6 Achszähler GCA173, GCA179 und GCA141
für Hall-Sensoren und Reed-Kontakte.
Wird für Achs- u. Wagen-Zählung verwendet.
7 GPS GamesOnTrack Verwenden der GPS-Koordinaten auf der GPS-Registerkarte.
8 Register - Kann für Drehscheiben-Positions-Rückmelder verwendet werden.

Siehe Bidirektionale Kommunikation für mehr Informationen.

Register-Auslöser

Legt fest, für welche physikalische Größe der durch die Register-Bits dargestellte Wert definiert ist.

Optionen

Aktiv niedrig

Bei invertiertem Rückmeldesignal

Zurücksetzen

:!: Nur für Typ Achszähler, wenn GCA141 verwendet wird! Bei Software-Zählung nicht verwenden.
Sendet einen "Weiche-zurücksetzen"-Befehl mit derselben Adresse, um für diesen Rückmelder beim GCA141 ein Zähler-Ereignis zurückzusetzen.

Achtung :!:: Für den Rückmelder darf bei aktivierter Option keine Adresse einer vorhandenen Weiche verwendet werden!

Schwellwert

Der minimale Wert, um einen Rückmelder vom Registertyp zu signalisieren.

Hinweis

Für die Zuordnung von Adressdaten zu Rückmelder-Objekten im Gleisplan, gibt es Hilfen beim Rückmelder-Monitor

Gemeinsame Dialog-Schaltflächen

1)
eine eindeutige und im System nicht verwendete Adresse
