Serielle Drehscheiben-Steuerung
Einführung
Diese Zentrale kann aussschließlich mit einer Seriellen Drehscheiben-Steuerung verwendet werden.
Die Rocrail-Definition muss auf Protokoll Multiport eingestellt sein und die Schnittstellen-Kennung auf diese Steuerung verweisen.

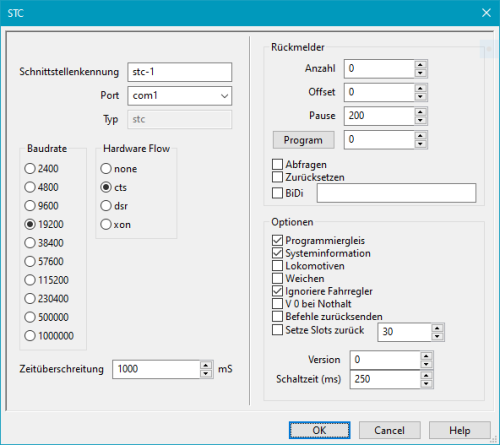

Einstellungen
Alle Parameter außer Schnittstellen-Kennung (IID), Port und Version werden ignoriert.
Port
Der Gerätename der seriellen Schnittstelle die mit STC verbunden ist.
Schnittstellen-Einstellungen
- 19200 Bit/s
- 8 Daten-Bits
- 1 Stop-Bit
- keine Parität
- Hardware-Handshake (CTS)
Optionen
| Version | Drehscheiben-Typ |
|---|---|
| 0 | Voreinstellung |
| 1 | 48 Gleise |
| 2 | 24 Gleise |
| 3 | 24 Gleise 15° |
Positions-Rückmelder
Wenn die End-Position erreicht ist, wird das durch die Rückmelder-Adresse 10001 gemeldet.
Siehe: Positions-Rückmelder
Initialisieren
Ein globales Einschalten der Gleispannung aktiviert die Kommunikation.
