Polarisation de la pointe de coeur

SommaireObjetsAiguillages


Si le moteur d'aiguille ne permet pas l'alimentation de la pointe de coeur, elle peut être réalisée par un relais dont la commande sera effectuée.

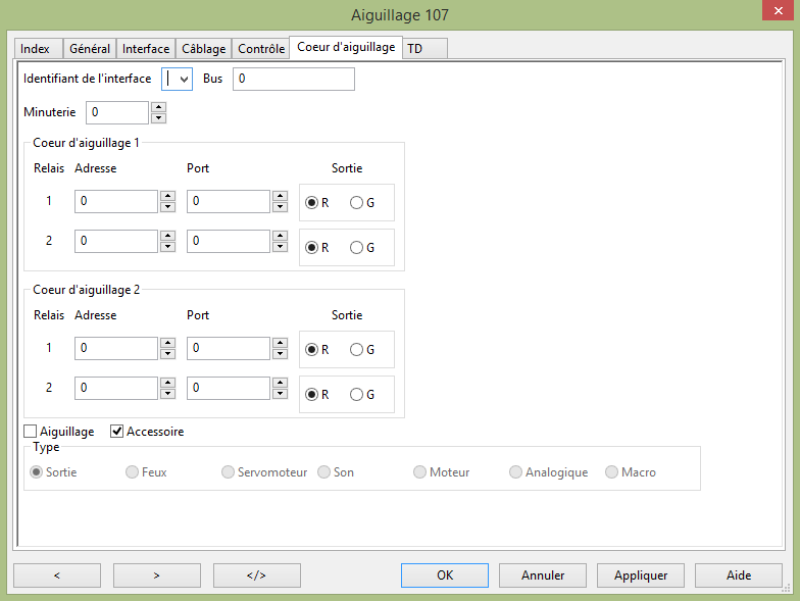

Configuration


Identifiant d'Interface

Si vous avez plus d'une Station de Commande vous pouvez utiliser ce champ pour lier cette aiguille à la Station de Commande qui lui est actuellement raccordée. Laissez vide cette case si vous n'avez qu'une Station de Commande et qu'elle est câblée par défaut. (Premier digint dans le fichier rocrail.ini)

Bus

Le bus à utiliser pour la commande du coeur. L'interface de l'aiguillage est utilisée au cas où cette valeur est à 0.

Minuterie

Si l'aiguillage n'a pas de Câblage une minuterie peut être employée pour l'activation de la polarisation du coeur.1)
La valeur qui sera utilisée pour le contact par défaut est zéro.
L'unité de temps est la ms (milliseconde) et la gamme va de 0 à 1000.

Cœur d'aiguillage 1

Pour simple et double relais.

Cœur d'aiguillage 2

Pour double relais.

Aiguillage

Les commandes d'aiguillage sont envoyées à la place des commandes de sortie quand cette option est choisie.

Adressage

L'adressage dépend de la Station de Commande ou du Système qui est utilisé.


Table de vérité

Commande Coeur 1 Coeur 2 Symbole
relais: 1 2 1 2 Coeur 1 Coeur 2
tout droit X - X -
traversé - X - X
à gauche - X X -
à droite X - - X


Exemple de Schéma


Code Connexion
R DCC Rouge
B DCC Noir
F1 Coeur
K1 Relais rouge
K2 Relais noir


Séquence

  1. Libère les deux relais pour isoler le coeur.
  2. Commande le servo pour atteindre la position.
  3. Attend que la nouvelle position soit atteinte; Voir Câblage. Ou que le Temps soit écoulé si > 0.2)
  4. Commande le relais pour polariser le coeur.
1) , 2)
Ne pas les utiliser en parallèle pour éviter les doubles commandes.
