Dinamo

Introduction

Dinamo est un système de pilotage de voie qui a un contrôleur pour chaque bloc qui gère les trains analogiques et DCC.

Notes

  1. Le système de pilotes de voie est un compromis entre les techniques numériques et analogiques et a donc des fonctionnalités limitées dans Rocrail.
  2. Le Bloc de transit n'est pas supporté.

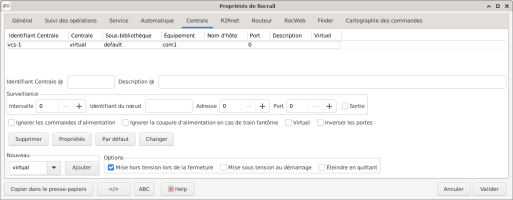

Configuration


Dinamo doit être la première centrale numérique dans la liste des centrales.

Port

RS232 et port de communication virtuel. (COMx, /dev/tty*)

Switch time

La durée de commutation de l'aiguillage utilisé si la durée individuelle est réglée à zéro.
Par défaut = 200ms.

Tx pause

Durée dans la plage 10…100 ms entre les transmission de datagrammes.

Baudrate

Par défaut à 19200 et qui peut être changé par l'option "S1 38k4" sur l'interface et mis à 38400; Vérifier le manuel "DinamoConfig".

Adressage

L'implémentation Dinamo dans Rocrail est conforme à l'adressage général Rocrail.
Exceptions:

  • Les pilotes de voie démarrent au port 0.


Configurations de blocs spéciaux et aiguillages

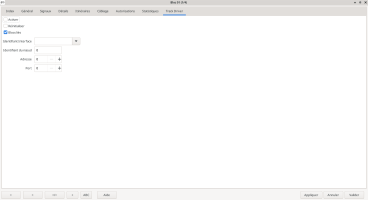

TD

Les blocs Dinamo doivent être signalés avec l'option TrackDriver, même si seulement des locomotives DCC sont utilisées.

Port

Le Port devra correspondre à votre câblage actuel pour ce bloc; Le champ Adresse n'est pas utilisé.


Réglages spéciaux de la locomotive

Voir:


DCC

Les locomotives DCC sont configurées comme d'habitude avec les restrictions suivantes:

  • 28 crans seulement; Le champ des crans de vitesse est ignoré.
  • 12 fonctions maximum.

Analogique

Attribut Remarque
Adresse Doit être fixé à zéro.
Protocole A = analogique
Crans de vitesse Fixe: Dinamo fourni 63 crans de vitesse pour les locomotives analogiques
Masse L'accélération de la locomotive.

Voiture

Voir: Dinamo MCC


Contrôle manuel

Les Groupes de bloc peuvent être utilisés pour les blocs de liaison contrôlant manuellement les locomotives.
Les blocs doivent être définis de type manœuvres en cas de fonctionnement automatique simultané.


OM32/OC32/PM32

  • Aiguillages/Sorties → protocole OM32
  • Aiguillages/Sorties comme sortie numérique → protocole DO
  • Aiguillages/Sorties comme sortie virtuelle → protocole VO
  • Aiguillages/Sorties par défaut → protocole PM32

Spécifications OM32


Liens
