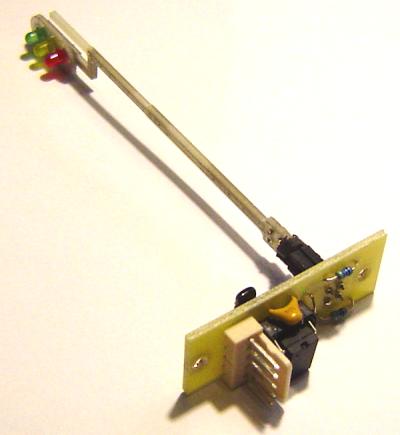

GCA187 Processeur d'aspect de signal
Introduction
Le GCA187 peut gérer 8 aspects avec 3 sorties.
Tableau d'aspect
| a0 | a1 | a2 | Aspect | Nr |
|---|---|---|---|---|
| 0 | 0 | 0 | rouge | 0 |
| 1 | 0 | 0 | jaune | 1 |
| 0 | 1 | 0 | vert | 2 |
| 1 | 1 | 0 | rouge clignotant | 3 |
| 0 | 0 | 1 | vert clignotant | 4 |
| 1 | 0 | 1 | jaune clignotant | 5 |
| 0 | 1 | 1 | rouge et vert clignotant | 6 |
| 1 | 1 | 1 | vide | 7 |
L'aspect dépend de la saveur du firmware.
Configuration du signal
Le GCA187 doit être configuré comme un type de contrôle Binaire .
Les captures d'écrans montre une configuration avec le GCA-Pi02:
Adressage du signal
| Connexion | Champ Adresse |
|---|---|
| a0 | ROUGE |
| a1 | VERT |
| a2 | JAUNE |
Connecteur
| Broche | Fonction | GCA-Pi02 / CAN-GC2 / GCA50 |
|---|---|---|
| 1 | +5V (VCC) | 1 |
| 2 | a0 | 3..10 |
| 3 | a1 | 3..10 |
| 4 | a2 | 3..10 |
| 5 | Masse (VSS) | 2 |
Fichiers
