Signaux Interface

SommaireObjetsSignaux

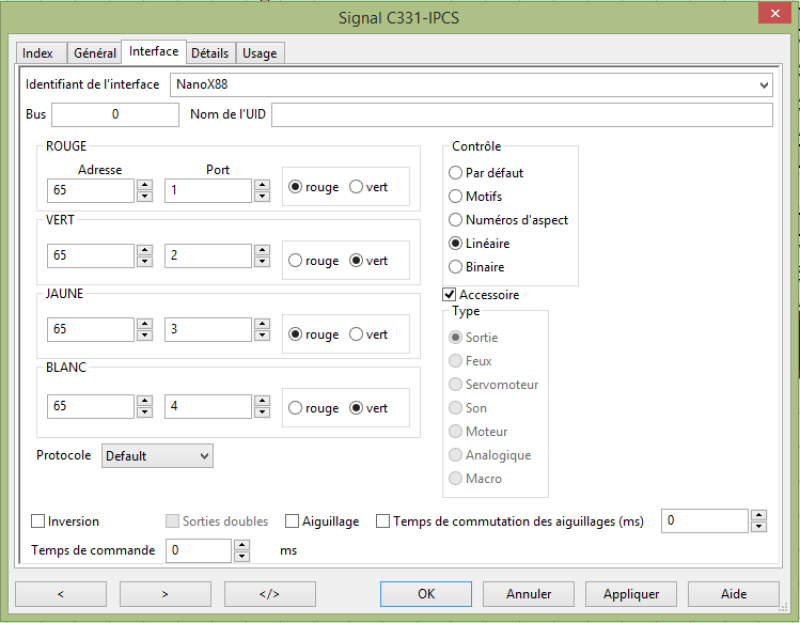

L'onglet Interface:

Adressage, configuration des sorties et sélection du type de contrôle.

Adressage

Identifiant de l'Interface

Si plus d'une Station de Commande est définie dans Rocrail et que le signal n'est pas câblé à la première (par défaut) ce champ doit être employé pour lier le signal avec une Station spécifique. Autrement le laisser vide!

Bus

Voir: Adressage

Nom de l'UID

Alternative au numéro de Bus supporté par:

  • BiDiB (String: Username)
  • RocNet

Adresse et Port

Voir Adressage des décodeurs d'accessoire pour les détails.

Protocole

Il est dépendant du système de contrôle. Utilisé uniquement pour SRCP, DDX, Dinamo et OpenDCC, autrement il doit être laissé vide.

Dim

Vitesse de gradation pour les signaux de type LED.

Luminosité

La luminosité en cas de type LED.
Pris en charge par:

  • LEDii
  • WIO (Travail en cours)

Paramètres

Réglages spéciaux pour certaines Centrales Numériques:


Contrôle

Défaut

Simple contrôle de port utilisant les champs d'adresse et de port et les sorties (rouge ou vert). Voir Configuration du Signal, chapître 3.1 pour les détails et les exemples.

Motifs

Les décodeurs de signaux sont pour la plupart contrôlés avec les motifs sur deux ports. Les modèles sont configurés sur l'onglet Détails.
Voir Configuration du Signal, chapître 3.2 pour les détails et les exemples.

Numéros d'aspect

Utilise le nombre d'aspect spécifié sur l'onglet détail pour la commande d'accessoire.
Les Stations de Commande suivantes sont supportées:

Linéaire

Utilise seulement la première adresse pour contrôler tous les aspects.
Pour les signaux avec 4 aspects ou moins le nombre d'aspects doit être configuré.
Voir Configuration du Signal, chapître 3.3 pour les détails et les exemples.

Binaire

Utilisé pour contrôler tous les aspects avec 2, 3 ou 4 sorties.
Pour les signaux avec 4 aspects ou moins le nombre d'aspects doit être configuré.

Adresse > 0 ou Port > 0 Nombre de bits Valeurs d'aspect
Rouge 1 0,1
Rouge + Vert 2 0,1,2,3
Rouge + Vert + Jaune 3 0,1,2,3,4,5,6
Rouge + Vert + Jaune + Blanc 4 0,1,2,3,4,5,6,8,9,10,11,12,13,14,15

Pour none flat, FADA, le réglage correct de la configuration de la porte, rouge/vert, est nécessaire.

Fonction

Utilise les sorties de fonction du décodeur mobile pour les signaux LED.
La valeur du champ d'adresse rouge est utilisé pour adresser le décodeur mobile. Le port est un numéro de fonction: 0…32.
Jusqu'à 4 aspects sont pris en charge.
L'aspect blanc peut être utilisé pour contrôler les ampoules rouge/vert/jaune, avec le modèle de bits défini dans le champ d'adresse blanc, si l'adresse du blanc est plus grand que zéro, et les signaux sont configurés sur 4 aspects.

Bit Ampoule
0x01 rouge
0x02 vert
0x04 jaune


Accessoire

Station de Commande Remarque
BiDiB Utilise la commande d'accessoire à la place de celle du port.
Xpressnet Eteint la sortie du signal après 10ms.


Type

Sélection du type de port.
Quelques décodeurs, comme BiDiB LightControl, fournissent différents types de port à la même adresse locale.

Aiguillage

L'option aiguillage est uniquement utilisable pour les signaux à 2 aspects pour fournir une sorte de support pour les librairies qui ne supportent pas l'adressage d'une simple sortie comme p50et slx.
Les commandes d'aiguillage sont envoyées à la place des commandes de sortie quand cette option est sélectionnée.
Pour l'utilisation voir Configuration du Signal, chapitre 3.1.
Une meilleure manière de contrôler les signaux avec des systèmes incapables de commander les sorties est d'utiliser l'option Sorties Doubles qui envoie aussi des commandes d'aiguillage.

Note: Utilisez l'option aiguillage, si seulement une adresse est utilisée pour commuter le signal et que le signal est activé en utilisant la centrale numérique. Si le signal ne bouge pas dans Rocview alors activez cette option: Évènements signalés par le processus


Temps de commutation des aiguillages

Quelques Stations de Commande autorisent à définir un temps de commutation. Vérifiez votre manuel pour les détails. La durée est en ms.


Inversion

Cette option est uniquement employée pour les signaux à 2 aspects pour échanger la commande rouge/vert.
Pour l'utilisation voir Configuration du Signal, chapître 3.1.

Sorties Doubles

L'option Sorties doubles peut être employée avec les décodeurs qui doivent être commandés comme suit:

Aspect Port Sortie
LED rouge allumée ROUGE vert
LED rouge éteinte ROUGE rouge
LED jaune allumée JAUNE vert
LED jaune éteinte JAUNE rouge
LED verte allumée VERT vert
LED verte éteinte VERT rouge

Cette option enverra une commande d'aiguillage à la place d'une commande de sortie.

Temps de commande

Durée optionnelle d'attente en ms entre les commandes pour quelques Stations de Commande et décodeurs incapables de réaliser 2 commandes ou plus dans une très courte période.


Exemples

Exemple 2 Aspects avec OpenDecoder

OpenDecoder

  • (image avec l'aimable permission de openddc.de)

Dans ce cas vous devez seulement configurer le port 1 pour le signal avec uniquement rouge et vert. La sortie 1 est ignorée: ROUGE est à 0 et VERT est à 1.

Exemple 3 Aspects avec OpenDecoder

OpenDecoder

  • (image avec l'aimable permission de openddc.de)

Ici vous configurez Vr0 sur le port 1, Vr1 sur le port 2 et Vr2 sur le port 3.

Aspect Port Gate
Vr0 ROUGE: 1 rouge
Vr1 JAUNE: 1 vert
Vr2 VERT: 2 rouge
